Paso 3: Prototipo circuito (PREPARACION)
Por prototipos el circuito es fácil de descubrir componentes defectuosos y tener una idea de la electrónica que se utilizará. Si te sientes seguro de tus conocimientos de electrónica y sus componentes puede saltar a 'Construyendo el circuito de'.

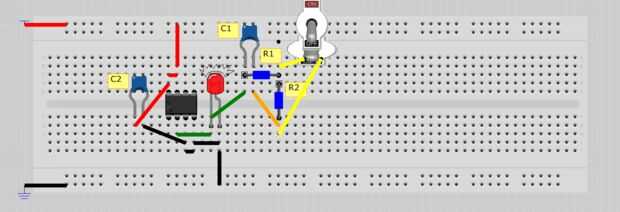

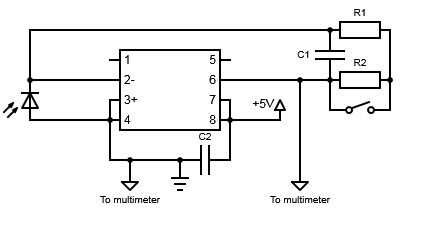

En primer lugar, echa un vistazo en el circuito. Comenzar colocando el TLC271BIP amplificador operacional en el centro de la placa, asegúrese de que esté alineada para que los pernos no están conectados entre sí (horizontal en la mayoría de los casos). Ahora coloque los otros componentes, LED, 47 pF y 0.01 condensador μF y los dos 40 resistores Gigaohm. Empezar a conectar los componentes como se muestra en el circuito, opcionalmente puede seguir las fotografías para una instalación más paso a paso de los componentes y conectar los cables.
Cosas importantes a recordar;
- Asegúrese de usar los carriles dedicados de positivos y negativos en el protoboard y conectar los componentes para en lugar de conectarse directamente a una fuente de energía.
- Algunos breadboards tienen una desconexión del medio camino a través de su superior - y los carriles inferiores, asegúrese de conectarlos si usted planea usarlos.
- Cambiar el diseño del circuito una vez o dos veces para encontrar una configuración lógica y compacta que puede ser replicada al hacer el circuito real.
Ahora debe tiene un circuito completamente funcional, fuente con 5-15 voltios y conecte un medidor multi u otro dispositivo de prueba de tensión a los puntos de conector de medidor multi. El LED debe estar funcionando como un sensor de luz. Para probar esto simplemente ver si hay una diferencia en el voltaje de salida por brillar una luz en el LED, el voltaje debe aumentar a casi lo mismo que la tensión de alimentación.
