Paso 4: Construir el circuito
Para empezar, decidir sobre el tamaño del tablero que desea hacer y colocar los componentes en los lugares previamente decididos en el protoboard. No suelde el LED a la Junta, debe conectarse a través de los cables en su lugar por lo que puede cambiarse más adelante. También, en lugar de conectar el IC1 (OPamp) directamente a la placa, lugar que en un conector con pin 2 sobresale, está conectado al LED. Como la ganancia es muy amplificada, cualquier interferencia de la Junta o el polvo en este pin hará mediciones menos precisas. Las partes deben insertarse en el lado de cobre menos del tablero. Una vez más, asegúrese de que los componentes no conectan de ninguna manera indeseada a través de la capa de cobre en la parte inferior de la placa perforada. Ahora las resistencias, los condensadores y el OPamp están en su lugar, necesita estar conectado. Esto se puede hacer dos formas;
La primera es crear una construcción de estilo protoboard en el tablero perforado, creando una línea positiva y negativa y conectando las piezas a estos. De esta manera es fácil copiar cualquier diseño anterior, manteniendo todo claro. También deja suficiente espacio para conectores externos tales como el interruptor de encendido input, resistencia y puntos de medición. La desventaja es que ocupa más espacio.

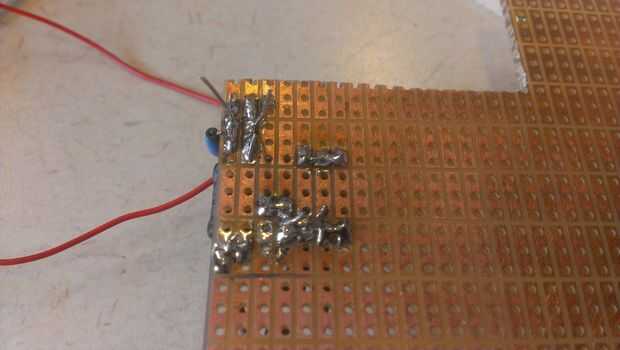

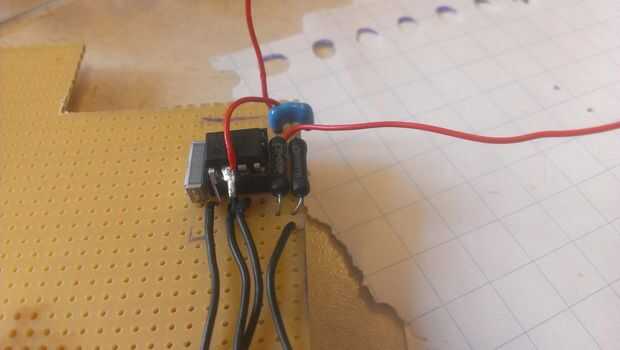

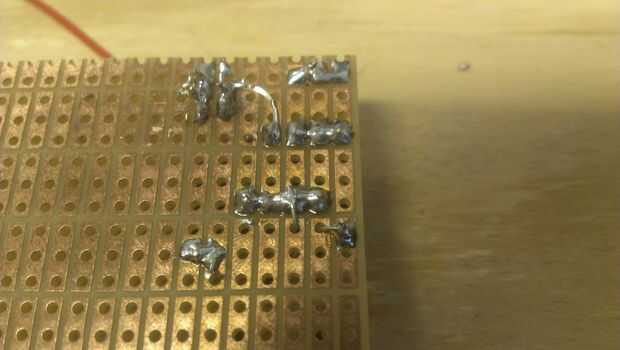

Si está trabajando con menos espacio o con suministros limitados, puede ser más apropiado conectar piezas entre sí directamente. Este segundo método también se ilustra en las imágenes de arriba. Requiere más pensamiento y precisa planificación pero también ahorra una gran cantidad de espacio. Para hacer un circuito en este estilo, no deja espacio entre los componentes y utilizar soldadura para conectarlos. Asegúrese de que dejar suficiente espacio para conectar los cables externos apropiados. Cuatro pares de cables deben salir del circuito. Dos cables para corriente entrada (estos son los V + cables y tierra), dos cables para medir la tensión de salida (estos deberán ser tierra y un alambre entre el pin 6 de IC1 y las resistencias indicadas por las flechas). Dos alambres para el interruptor de resistencia (uno conectado entre R1 y R2 y uno conectado en el otro extremo de R2), el último par de cables es el LED (conectado a tierra y IC2 patilla 2) debe ser el único par de conductores externos conectados a nada.
Cuando todos los cables del circuito de conexión a otras partes del fotómetro se sueldan en, no cables expuestos en la parte superior del tablero deben ser visibles excepto los dos cables conectados a la el segundo pasador de IC1. Asegúrese de que todo en la parte inferior se sueldan correctamente y corte de todos los alambres que sobresalgan para evitar cortocircuitos en el circuito. Sierra de cortar el tablero con una pequeña o una dremel deja sobre un espacio un agujero alrededor de la Junta para evitar que el cobre en la parte inferior tocando cualquier cosa conductor como parte del caso o de un alambre sin aislar.
Cosas importantes a recordar;
- Antes de poner cualquiera de los componentes en el tablero, compruebe si hay cualquier oxidación en el lado revestido de cobre. Si el cobre no es totalmente brillante, utilice alta (400 +) lija para quitar cualquier imperfección ya que podrían causar los hilos a conectar con la placa ni introducir resistencia innecesaria.
- Los cables de conexión a otras partes como los cables de conexión para el LED deben aislarse correctamente, esto no significa cobre expuesto, tubería del encogimiento de la conexión entre el LED y el conector de los cables deben cubrirse con calor.
- Asegúrese de marcar los seis cables que salen de la tarjeta con las etiquetas como V + V-, Multi medidor y resistencia del interruptor. Esto le ahorrará mucho de dolor de cabeza más adelante.
