Paso 5: Alimentar el circuito
Alimentación del fotómetro es importante porque una fuente de alimentación inestable o impredecible puede cambiar los resultados o incluso provocar componentes dejará de funcionar. Si tienes acceso a una toma de corriente y una fuente de alimentación en el lugar que quieres hacer mediciones consideren conectar los cables de alimentación del circuito principal de directamente a un conector en la parte exterior del dispositivo. De esta manera puede usar una fuente externa al poder el fotómetro sin hacer cualquier nuevos circuitos o haciendo más complicado cableado. Si quieres ser más móviles con el fotómetro, las cosas se complican más.
Más tensión se traduce en una salida más precisa, sin embargo el IC1 sólo puede manejar hasta 16 voltios. La mejor manera de hacerlo es mediante el uso de dos baterías de 9 voltios. Estas salida 18 voltios cuando se pone en serie, esto debe ser bajado mediante el uso de un circuito que consiste en unos pequeños diodos y una resistencia de 4700 ohmios. Los diodos bajan el voltaje por cerca de 2 voltios (dependiendo de cuántos se utilizan) y la resistencia es para evitar cortocircuitos.

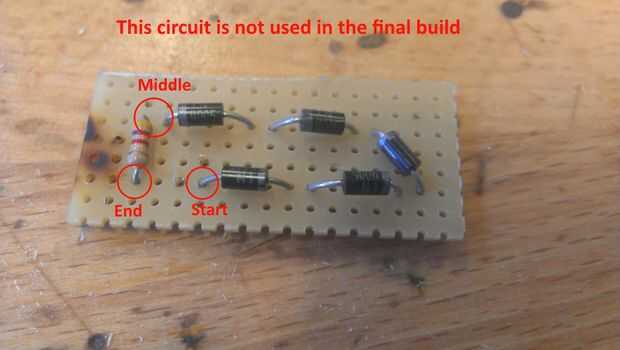

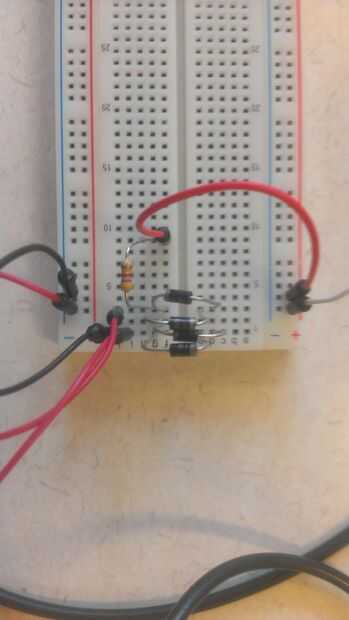

Porque el circuito es menos complicado que el circuito principal, debería ser más fácil de construir. Todavía puede ser útil construir en un protoboard primero para encontrar el diseño más compacto o eficiente. Una forma sencilla de soldar los diodos y el resistor debe colocar todo al lado de cada uno y les de la soldadura en un patrón de zig-zag. Para aclarar el cableado marca los tres lugares la necesidad de conexiones a realizar. Estas son el inicio de la cadena de diodos (Inicio), entre el último diodo y la resistencia (medio) y en el otro lado de la resistencia (extremo). Al igual que el circuito anterior, cortó los cables de exceso y asegúrese de que todo se suelda correctamente.

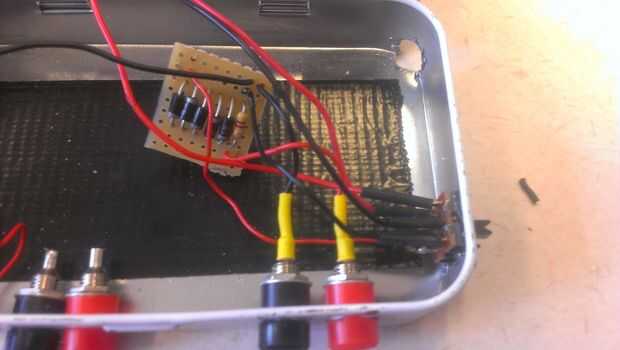

Habrá cinco hilos que conectan a esta placa, un cable (positivo) conectado a 'start', un cable (positivo) conectado con tres cables (negativos) y 'medio' conectado 'fin'. No conecte los cables a cualquier otra cosa, esto se hará más adelante en el paso 7.
Cosas importantes a recordar;
- Soldar los diodos en el patern 'zig-zag' significa soldar en su lugar directamente al lado de cada uno, con la dirección Dirección invertida en comparación con el diodo antes de cada uno. Ahora soldar los diodos entre sí como si donde poner en línea recta, frente a la parte posterior.
- Los diodos deben colocarse en la dirección contraria. La dirección del conductor se indica con un anillo blanco alrededor del diodo. Coloque los diodos con el anillo hacia la resistencia si se utilizan diodos normales. Si en cambio se utiliza un Diodo zener, coloque en la dirección opuesta.
