Paso 6: Construyendo el caso

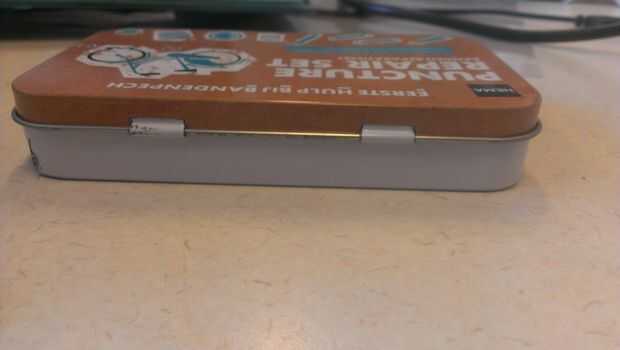

La caja protege los circuitos dentro del ruido eléctrico provocado por la radiación electromagnética. Casi toda la electricidad basado en máquinas producen un campo electromagnético, dispositivos más potentes tienen un campo electromagnético más fuerte. Este campo puede ser ignorada para la mayoría de los dispositivos porque las fluctuaciones de potencia resultante no sensibles. Un fotómetro de Crepúsculo, sin embargo, utiliza una muy pequeña corriente, esta corriente es fácilmente influenciada por las ondas EM. La pequeña corriente y posteriormente las fluctuaciones son todo amplificadas enormemente. Radiación electromagnética es una combinación de campos eléctricos y magnéticos, el campo magnético no es peligroso para el fotómetro porque los campos magnéticos (eléctricamente) no influyen en los dispositivos que no se mueven en relación al campo. La parte eléctrica de la radiación EM es el mayor problema, este tipo de campo ejerce fuerza sobre los electrones en la realización de materiales como el cobre en un circuito dando por resultado indeseado ruido eléctrico. Para proteger un circuito vulnerable, debe colocarse un diverso material conductor entre el circuito y la fuente de la radiación EM. El campo eléctrico induce una corriente que provoca el desplazamiento de la carga dentro del blindaje metal que cancela hacia fuera. Puede utilizarse cualquier material conductor, un simple caso de lata funciona así como un caso sólido de hierro pero es mucho más fácil trabajar con.

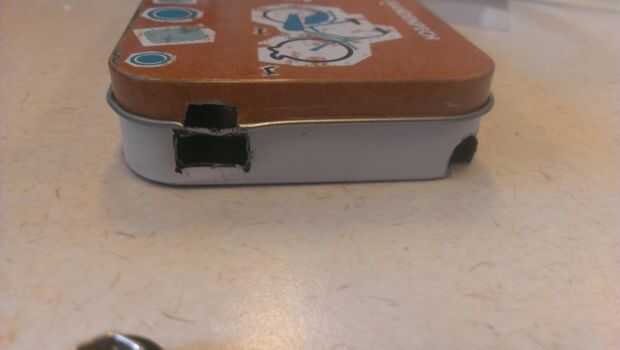

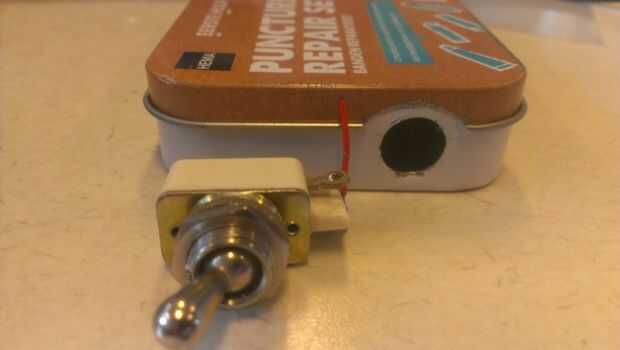

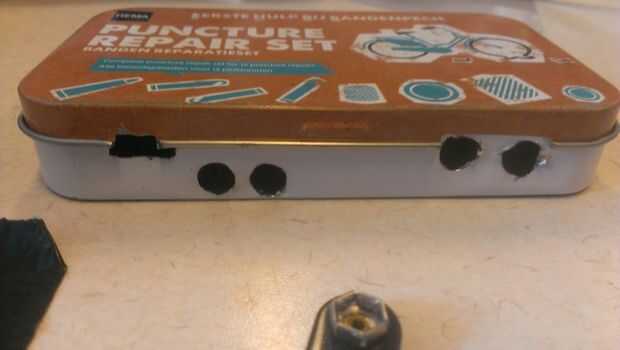

Para empezar, haga un agujero para la luz protección tubo que este agujero debe ser ligeramente mayor que el tubo sí mismo, que debe ser ligeramente más grande que el LED que desea utilizar. Taladro esta cerca de un borde para que el tubo no está ocupando espacio innecesario. a continuación taladre dos agujeros de interruptor tamaño cerca unos de otros. Si está usando interruptores con un perfil cuadrado utilice una broca pequeña y utiliza un pequeño archivo para crear un orificio con las dimensiones correctas. Estos interruptores controla la potencia del circuito de encendido/apagado y la posición de 9/18 voltios. El interruptor de resistencia de una o dos y el interruptor on/off para todo el dispositivo se pueden colocar arbitrariamente. A continuación, taladre los agujeros para los puntos de conexión, el primer par debe ser junto a los dos switches. Estas serán las entradas de energía externa, colocarlos cerca de la potencia circuito hace más fácil cableado. A continuación, taladre los agujeros para la potencia conectores de salida, estos se conectará a un dispositivo de medición.
Cosas importantes a recordar;
- Si no desea utilizar las baterías internas, los interruptores sólo necesarios son el interruptor de encendido/apagado y el interruptor de la resistencia.
- El método de conexión puede variar dependiendo de los interruptores que utilizas un interruptor con una cara placa mayo sólo necesita insertarse, sin embargo un interruptor sin una placa o tornillo mecanismo puede necesitar ser caliente pegado en lugar.
- Un interruptor más grande para el encendido y apagado no es necesario pero tiene apariencia cool!
