Paso 7: Conectar todo

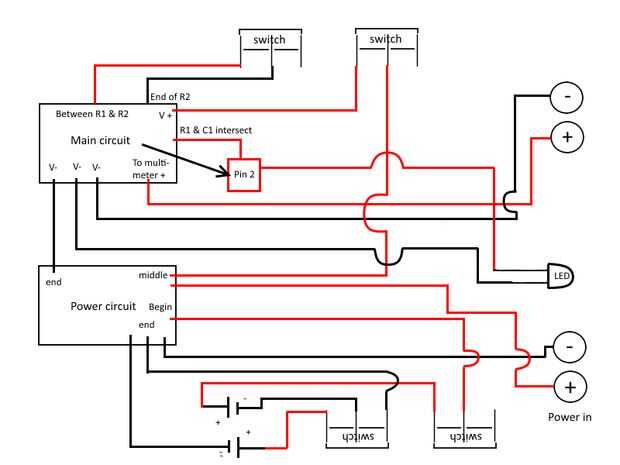

En este punto usted debe tener una caja con cuatro interruptores, dos pares de puntos de conexión, un agujero para el tubo de sensor de luz, un circuito de potencia con 5 cables asomando y un circuito con 8 cables. Primero se unen dos circuitos conectando uno de los cables de V en el punto 'final' en el circuito de potencia. Ahora coloque los dos circuitos dentro de la caja junto con las dos baterías de nueve voltios para determinar la forma y el espacio a la izquierda para el cableado. Si está trabajando con una pequeña caja y tiene poco espacio para los cables, considere estas acortando. Esto significa menos posibilidades de problemas eléctricos aleatorios causados por los cables de conexión a las superficies mal, sin embargo reducir el margen de error así que ten cuidado. Asegúrese de conectar las placas de circuito a los interruptores antes de conectar los interruptores a baterías y corriente y conectores de salida. Es muy importante aislar superficies conductoras todo abiertas, esto significa que el interior de la caja, los interruptores del lugar Conecte los cables y puntos de conexión varios. Aislar los cables pequeños con tubería del encogimiento del calor y aislar las superficies más grandes con cinta aislante para evitar cortocircuitos en el hardware.
Si usted no planea usar el fotómetro sin una fuente de alimentación regulable, sólo dos interruptores son necesarios; el interruptor de encendido/apagado y el interruptor de la resistencia. Los conectores de 'energía en' también deben ser cableados diferentemente, el conector positivo debe conectarse directamente al interruptor de encendido, el conector negativo se debe conectar a uno de los negativos (V-) alambres en el circuito principal.
Cosas importantes a recordar;
- Si el espacio es limitado y dos interruptores se colocan encima de uno y otro, ponga el conmutador con los alambres más encima del interruptor con menos hacer más fácil soldar.
- Usando dos hilos de color es ideal para la identificación de problemas, utilizar un rojo para los cables de positivo y negro para cables negativos. Utilizando diferentes colores para negativo y positivo, el proyecto no sólo se convierte en menos tiempo para usted sino también hace reconociendo los diferentes caminos y conexiones más fácil para cualquier persona interesada en la función del dispositivo.
