¿Cómo construir un Simple pero potente Flyback Driver (2 / 7 paso)

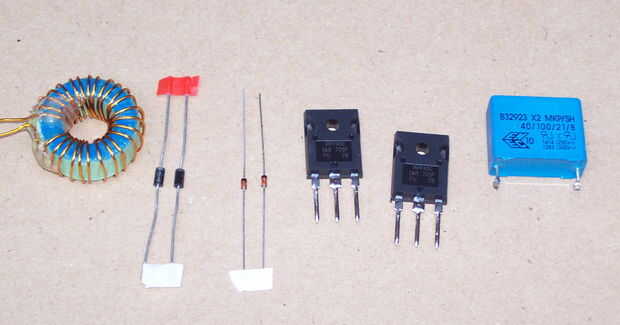

Paso 2: piezas

ZVS controladores son bastante baratos construir, la parte sólo cara puede ser el MOSFET. Tengo la mayoría de mis piezas de Farnell y algo de él que tenía por ahí.

• Transformador Flyback
Más reciente Índice de flybacks se recomienda ya que son muy robustos. Usted puede utilizar un mayor tiempo de retorno para salida de corriente más alta, sin embargo, son más propensos a quemarse debido a la excesiva tensión.

• 2 x 470Ω resistencias de 2W
El código de color es púrpura/amarillo/marrón

• 2 x 10KΩ resistencias de 1/4W
El código de color es marrón/naranja/negro

• 2 x 12v 1/4W zener diodos

• diodos rápidos de 2 x 400 + voltios
He utilizado diodos UF4007.

• inductor de x 1
El valor no es crítico pero debe ser 47uH a 200uH nominal de 10A o más. Usted puede encontrar un inductor de un fuente de alimentación del ordenador o puedes simplemente hacer su propio, enrolle solo 20 vueltas de calibre 16 de alambre esmaltado alrededor de un toroide de ferrita.

• 1 x 0.68uF 250v (o superior) condensador
Este condensador debe ser bipolar y debe ser de buena calidad, como ot MKP MMC tipos. Nunca use un condensador electrolítico, soplará para arriba. Puede probar varios tipos de condensadores para ver cuál adapta a tu driver ZVS bien.

• 2 x IRFP250 MOSFET
Son un poco caros, sin embargo, puede utilizar otros MOSFET que Vds 4 x más que la fuente de alimentación y el RDS (encendido) inferior a 150mΩ. Lamentablemente los MOSFET es un poco más de mi presupuesto usé el MOSFET de IRFP254 en cambio, no el mejor, pero es más barato y y me deben dar resultados buen arco. También probé usando el MOSFET IRF540 popular, sin embargo, me ha dado resultados muy pobres.

• 2 x pequeño disipador de calor
No serán necesarias si vas a ejecutar el driver ZVS inferiores a 12v.

• Fuente de alimentación de voltaje variable de gran
Ahora esto puede costar una gran parte del cambio, puede un equipo fuente de alimentación para fuente de alimentación de 12v. Si quieres una mayor fuente de alimentación de voltaje, entonces usted podría querer considerar modificar un transformador de horno de microondas, pero este es otro proyecto. Como no tengo una fuente de alimentación grande así que solía seis baterías de ácido de plomo sellada 6v en serie para ganar 36v para mi driver ZVS.

Entonces finalmente los otros bits y piezas que necesite tales como soldadura, cables gruesos, etc..
