¿Cómo construir un Simple pero potente Flyback Driver (3 / 7 paso)

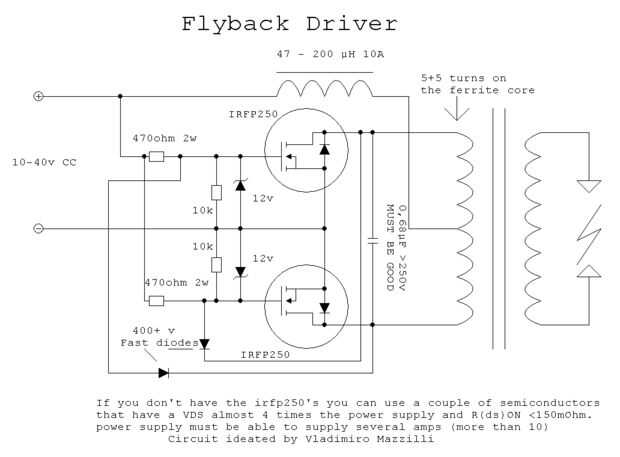

Paso 3: esquemas

La de 5 vueltas de alambre como el primario no es crítico, puede Agregar o quitar bobinas para diferentes prestaciones. La entrada de tensión al conductor puede afectar el número de vueltas requerido así.

El inductor "47-200 μH" puede ser personalizado a la salida deseada del transformador flyback. En general, si quieres un voltaje más alto, el inductor debe tener un valor más alto, más actual, que el inductor debe tener un valor más bajo. También, un inductor es un 'must' para el conductor de la ZVS, sin él, tu driver ZVS puede funcionan mal o no funciona en absoluto.

Cambiar el valor del condensador puede también afectar el rendimiento según el transformador flyback, otra vez, asegúrese de que utilizar condensador de buena calidad.
