¿Cómo construir un Simple pero potente Flyback Driver (7 / 7 paso)

Paso 7: Ir más allá

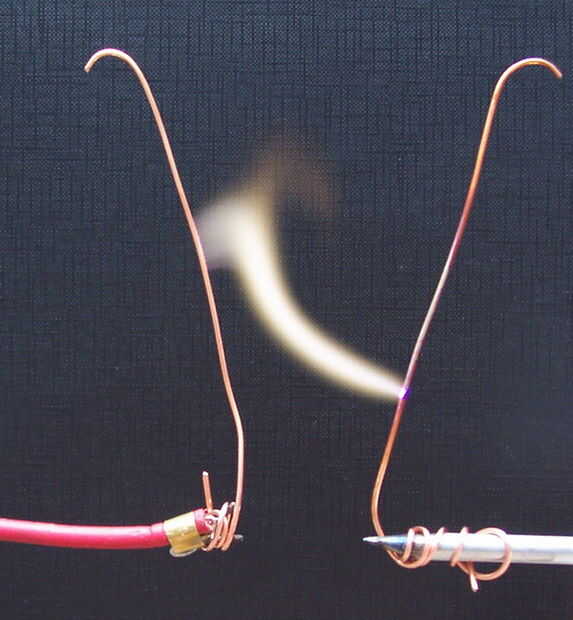

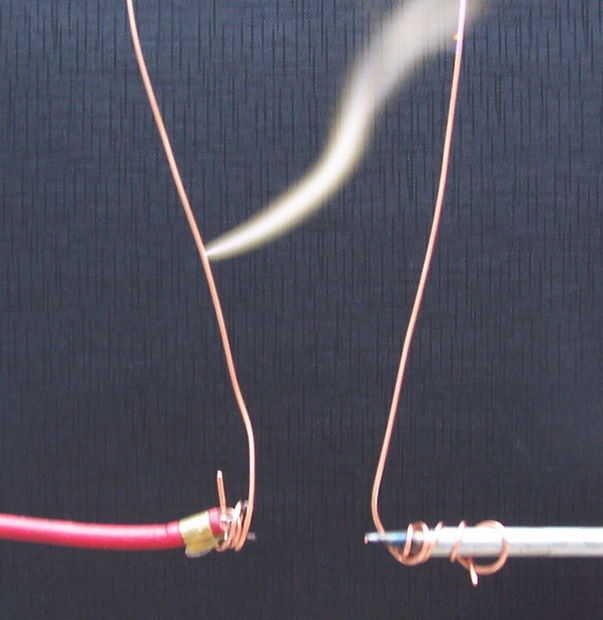

La diversión no se detiene allí, si tienes hambre de más arcos más grandes, más calientes y bestiales, algunos cambios en su driver ZVS conviene manejar tensiones de entrada superiores.

Para voltajes de entrada sobre 36v:

Cambiar la resistencia de 470Ω a 1kΩ resistencia.
Cambiar el diodo zenner de 12v a 15v zenner diodo.
Aumentar el número de bobinas en el transformador flyback.
Incrementar el valor del inductor.

Esto debería funcionar bien para tensiones de hasta 60v antes de que el MOSFET se debe cambiar así...

He oído que algunas personas habían funcionado su driver ZVS con tensiones de más de 100, imagínense cómo masiva debe sus arcos!

Además, este circuito de driver ZVS no han ser utilizado sólo para el transformador flyback, puede cambiar de uso un transformador diferente para cargar el condensador grande bancos de coilguns, cañones, etc.. Es posible incluso hacerlo con este circuito de driver ZVS de calentamiento por inducción...
