Paso 1: materiales
1 x Arduino Diecimila
Las fuentes se enumeran en Arduino.cc
Precio: sobre 25 Euros

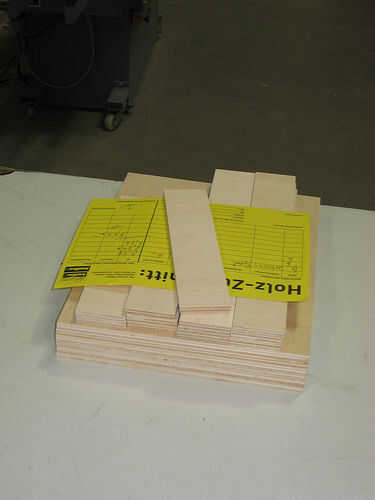

Tablero contrachapado
Las mediciones que se utilizó:
2 piezas - 26 x 20 x 0,5 cm
2 piezas - 26 x 4 x 0.5 cm
2 piezas - 19 x 4 x 0.5 cm
+ 1 pieza de montaje Arduino
(de tamaño para caber el Arduino)
Cualquier tienda de hardware
Costo: aprox. 4 Euros
Listones de 1x1cm
4 x 16.7 cm
3 x 24,6 cm
1 x 16.4 cm
1 x 2,5 cm
Cualquier tienda de hardware
Costo: aprox. 2 Euros
Diapositiva 6 potenciómetros
Reguladores lineales 10K, 100mm mono (o estéreo)
Tienda electrónica, por ejemplo. Conrado
Costo: unos 7 Euros por slider
Faders de alta calidad recomendados.
6 perillas de control deslizante
Tienda de electrónica
Costo: 1-2 Euros por botón
Algunos tornillos
3x10mm para los reguladores
3x20mm para la madera
Cualquier tienda de hardware
Costo: unos cuantos Euros
2 separadores para la placa Arduino
3mm + tornillos de montaje
Cualquier tienda de hardware o equipo.
Costo: unos cuantos Euros
1 resistencia (para el botón)
10k ohmios
por ejemplo. Conrado
Costo: unos 2 Euros para 100 piezas
1 pulsador
por ejemplo. Allen Bradley 800FM-MM44 + 2 bloque parte contacto 800F-PX10
RS Components
Costo: 5,40 Euros
Un botón bastante grande. Se utiliza muy fuertemente así que asegúrese de tiene una sensación agradable.
Alambre trenzado de algunos
por ejemplo. Conrado
Coste: 3 Euros
Cable de cinta
min 6 cables
Cualquier tienda de informática
Coste: 2 Euros
Algunas pinturas acrílicas
Para que sea bastante

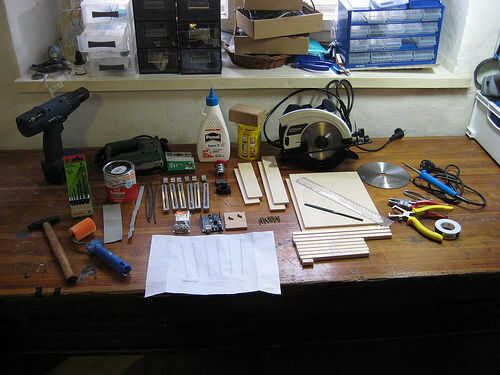

Herramientas y materiales
Soldadura pistola, taladro, tubos retráctiles, plyers, grapadora...
