Paso 3: Construcción de la caja de madera
Este paso muestra cómo construir el caso de la Tagtool Mini. Usted puede elegir cualquier tamaño que desee. Hemos intentado hacerlo pequeño, pero con un amplio espacio para los faders y el pulsador de la placa Arduino.
Imagen 1
Arena todo había medido y había cortado las piezas de madera.
Cuadro 2-6

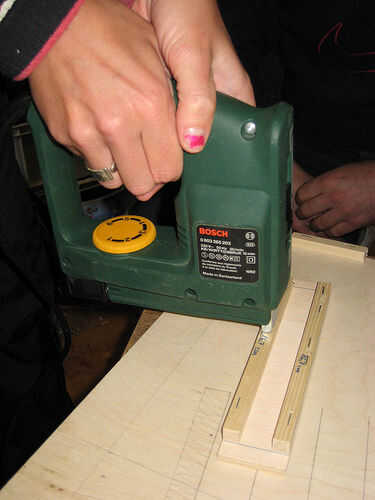

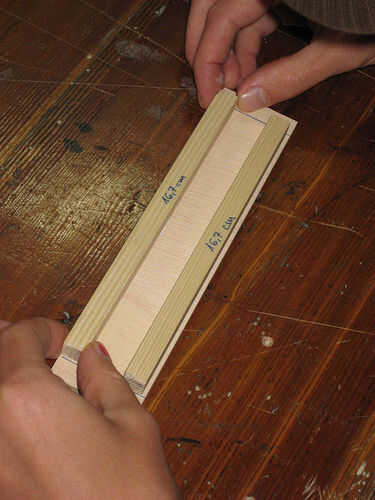

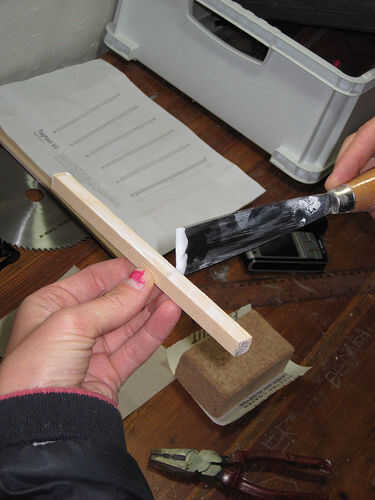

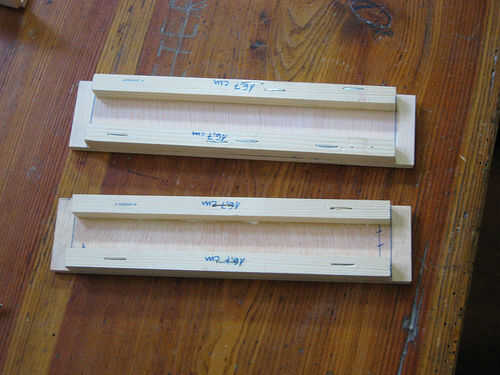

Pegar los listones y engrapar a las juntas de lado.

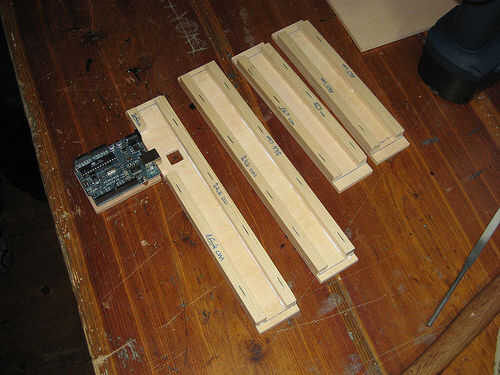

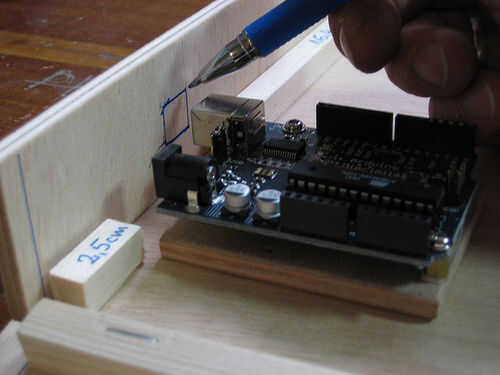

Prestar atención a la separación de los listones en uno de los laterales, para dar cabida a la Arduino (cuadro 6).
Cuadro 7-10

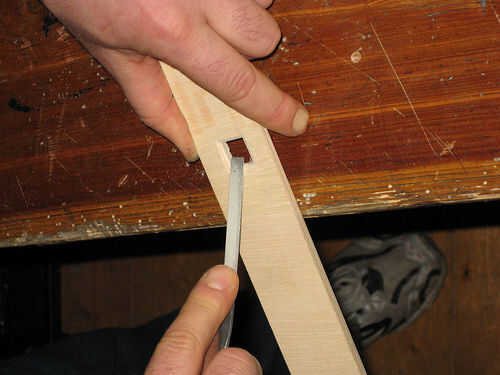

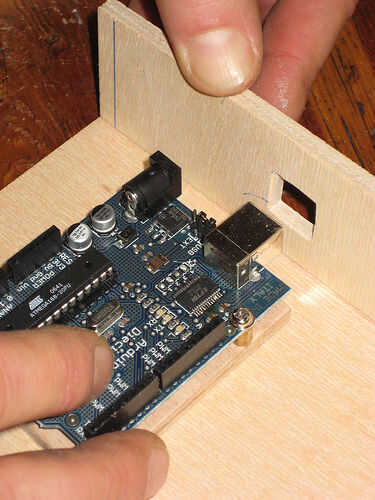

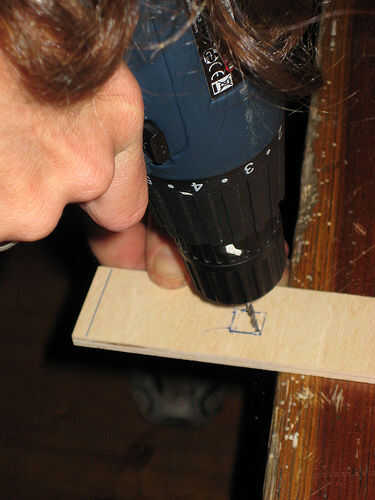

Cortar (o perfore) un pequeño agujero para la clavija del Arduino.
Fotos 11-12

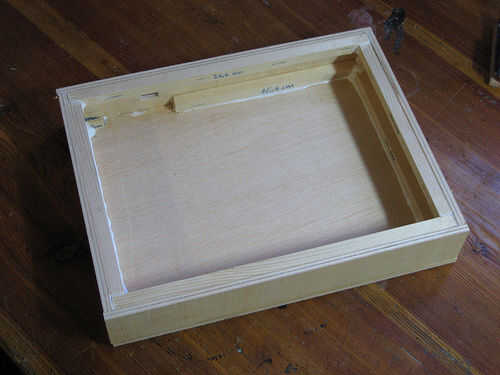

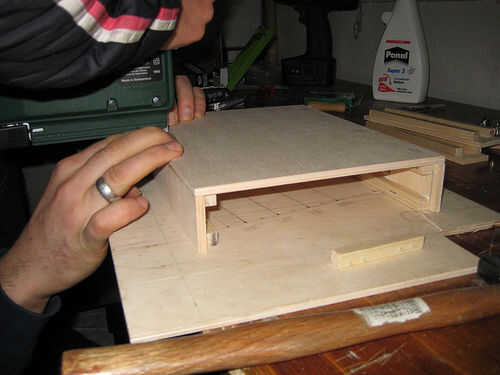

Pegamento y grapas el tablero inferior sobre las tablas laterales de la caja.
Cuadro 13

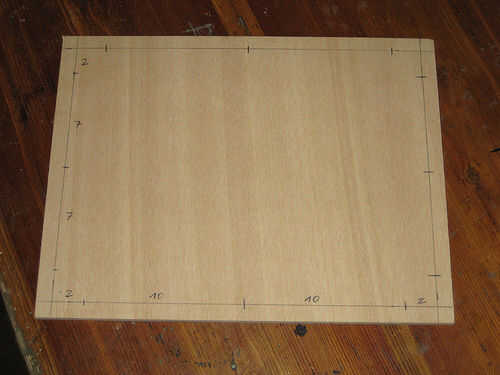

Mida y marque las posiciones de los tornillos que fijan la placa superior.
Imagen 14-15

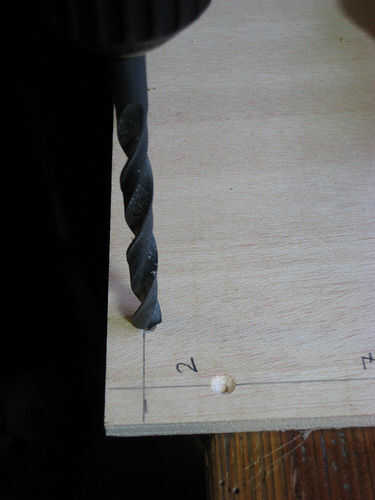

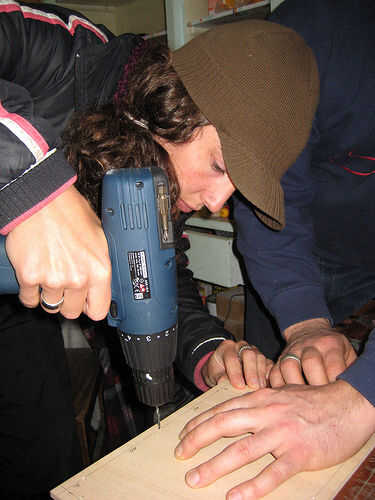

Taladrar los agujeros para los tornillos y ensanchar la abertura ligeramente con un taladro más grande para hacer espacio para las cabezas de los tornillos.
Figura 16-18

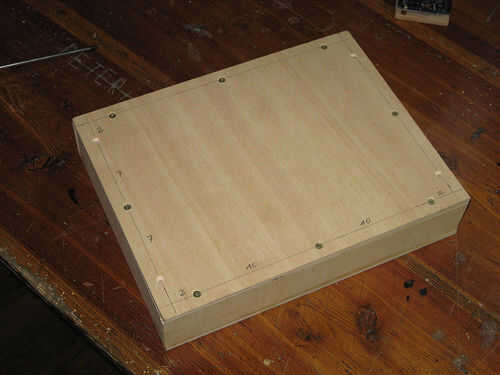

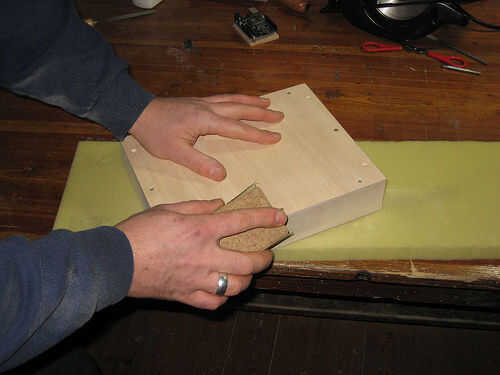

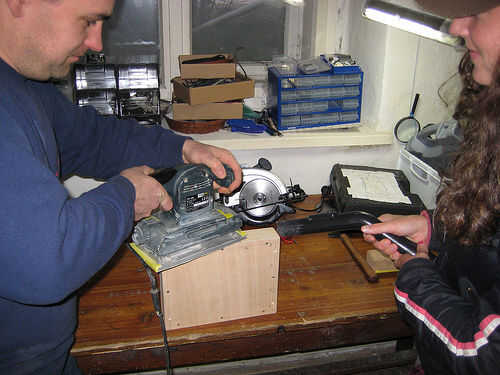

Fije la placa superior con algunos de los tornillos, por lo que se puede lijar el cuadro entero.
Ahora se terminó la base o el caso de Tagtool Mini. Listo para el siguiente paso.
