Paso 4: Finalizando el caso Tagtool Mini
El siguiente paso es cortar los agujeros para los 6 faders y un agujero para el botón rojo. Puede utilizar este diseño de fader - ayuda a llegar con bastante facilidad la posición correcta.

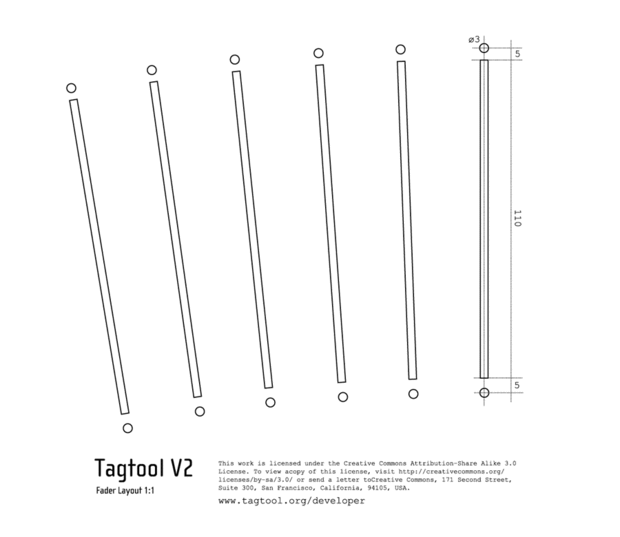

Figura 1 - esquema de los controles
Descargar el PDF e imprimirlo en escala 1:1.
Revise dos veces las medidas son exactamente sus faders antes de utilizar los esquemas.
Foto 2

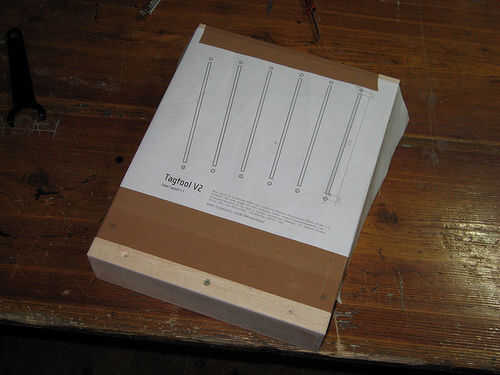

Cinta los esquemas para los potenciómetros en el panel superior.
Cuadro 3-4

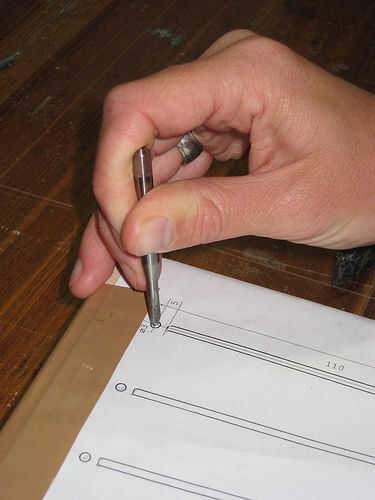

Marque la posición de los tornillos, los faders y el pulsador.
Cuadro 5-6

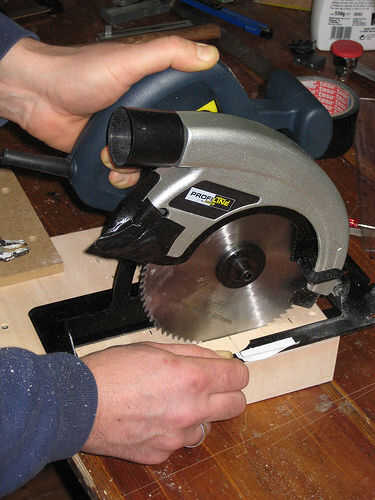

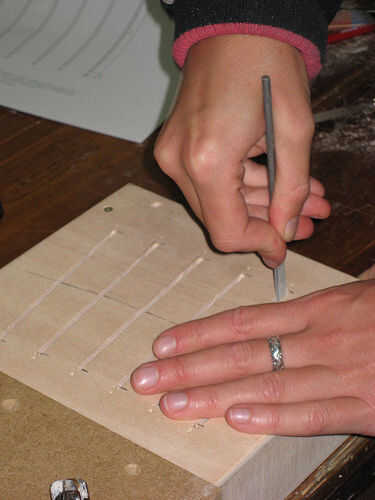

Corte y archivo de las ranuras para los faders.
Cuadro 7

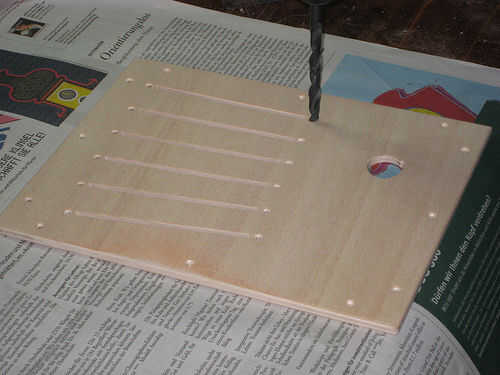

Taladre los orificios para los tornillos que fijan a los faders.
Cuadro 8
Corte el agujero del botón rojo.
Cuadro 9-10

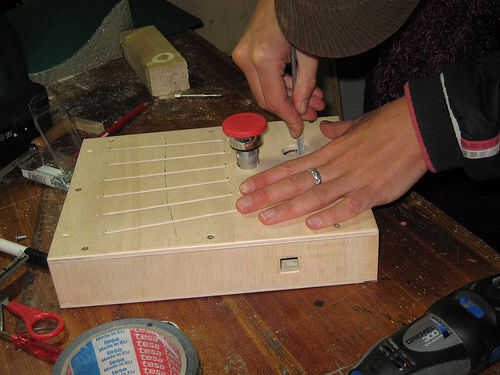

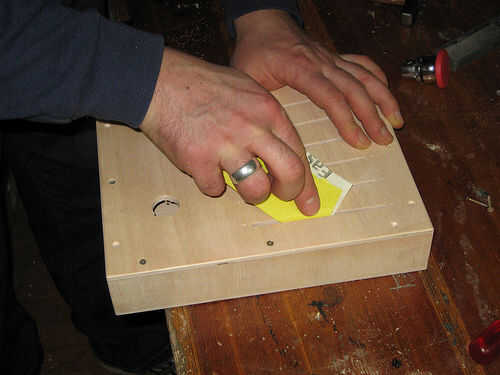

Polaco cosas apagado con un poco de lijado más. Hacer espacio para las cabezas de los tornillos.
Cuadro 11
Pintar la caja.
El caso de Tagtool Mini ya está terminado. Después de algunas horas de secado que pasemos a la ronda final.
