Paso 5: Adición de la electrónica
Estos pasos también se describen en el instructivo de maleta Tagtool - mira allí para explicaciones adicionales.

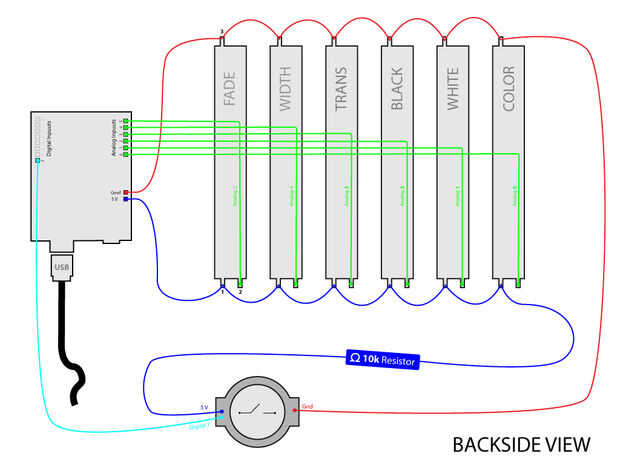

Imagen 1
Plan de conexión
Esto muestra cómo conectar el Arduino con los faders y el pulsador.
Nota la 10K resistencia de Ohm que se agrega a la conexión del pulsador.
Foto 2
Sacar los pedacitos de plástico de los contactos de Arduino para que directamente podemos soldar los cables a ellos.
Cuadro 3

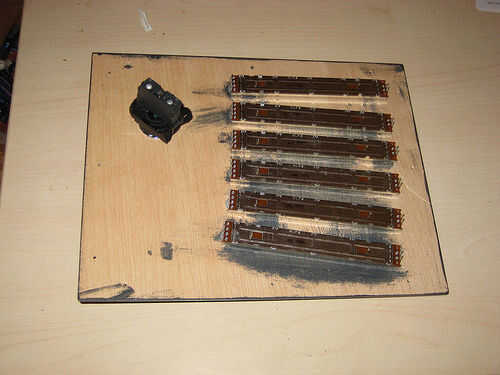

Atornille los faders y el botón para el panel superior.

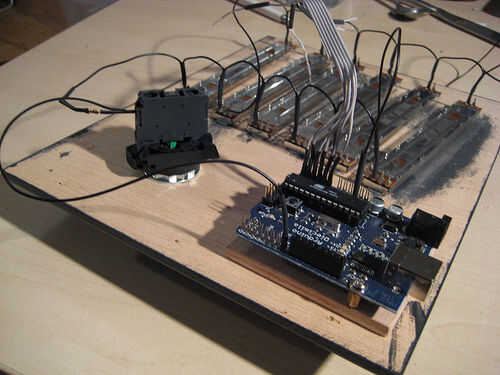

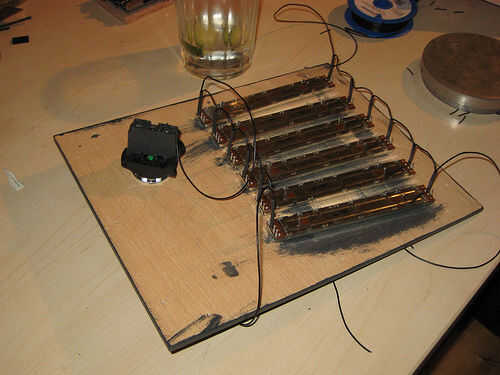

Cuadro 4-5
Soldar los cables a los conectores de acuerdo a los esquemas de la figura 1. Uso de la tubería del encogimiento.
Casi terminado...
