Como construir un tornillo de Arquímedes (8 / 12 paso)

Paso 8: Hacer el marco

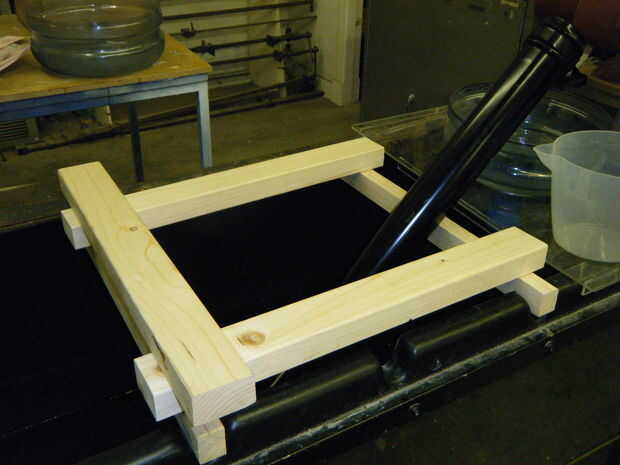

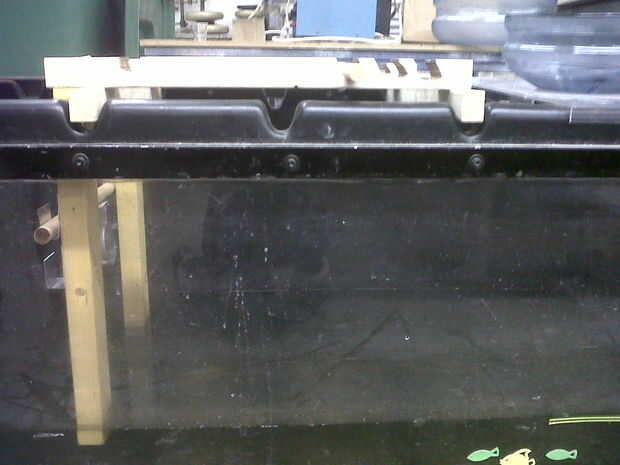

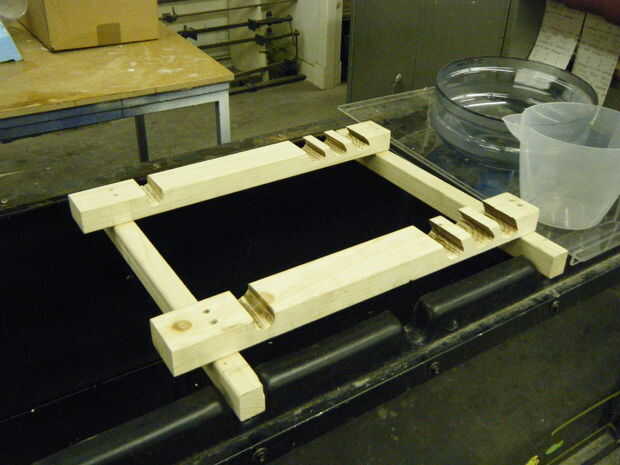

El marco es un marco en forma de ' L' muy simple de madera.  Queríamos hacer que podríamos ajustar el ángulo que la tubería se encuentra en mientras que su en el marco.  Para ello hemos hecho un simple marco cuadrado que se ranura en muescas en los lados del tanque que va a utilizar.  En la parte delantera del bastidor son 3 muescas a cada lado, un pasador con un soporte se encuentra en un conjunto de las muescas y esto se puede mover, cada conjunto de muescas dando un ángulo diferente.

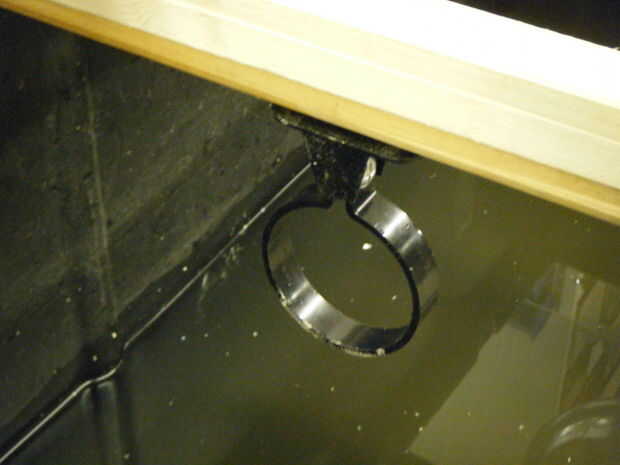

Dos 'piernas' vienen de la parte posterior final de marco cuadrado y esto tenía dos juegos de ganchos en él que otra clavija con otro soporte se encuentra en y esto puede alterar el ángulo mayor.  El tornillo se lleva a cabo en el lugar en el marco por un collar sencillo que se encuentra en la parte inferior con una placa en el extremo que se apoya el extremo del tornillo contra y también hay otro collar que se encuentra antes de la primera escuadra y deja el tubo se deslice hacia abajo cualquier otro sosteniéndolo en su lugar.
