Paso 3: diseño
Cuando primero nos asignó este proyecto tuvimos que pasar por tantas opciones y conocer muchas nuevas mecánicas. Fue un momento muy intenso, ya que teníamos tan poco de él. Desde el principio que habíamos querido construir un trebuchet, así era el objetivo. Comparamos las habilidades y la mecánica de tabucos a catapultas al principio, y nos convencimos de tabucos fueron el camino a seguir. Entonces el cavar comenzó, después de mucha investigación, finalmente encontramos la información que necesitábamos que el trebuchet perfecto. (Se dará referencias, antes de que conviertan.)
A continuación, se tomaron en cuenta las limitaciones las reglas nos dio y todo lo empujó al límite. Con una altura de pivote de 48" al punto, entonces juntamos un 8' brazo con pivote, que se coloca en el lugar nos sentimos fue el mejor después de algunas matemáticas. La estructura fue construida alrededor de eso, nos dio la longitud 2 de 6' 2 x 4 y el ancho 2 28" 2 x 4. Con la única limitación de la altura de la abrazadera estaba ángulo de nuestra ingletadora de 50 º, colocamos los soportes en las esquinas y un marco de trebuchet.

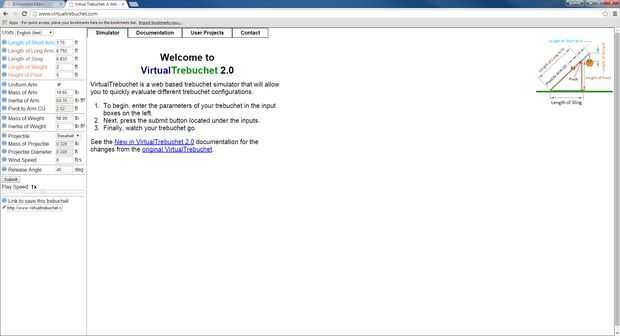

Para nuestro diseño utilizamos SolidWorks para construir virtualmente. Después de eso utilizamos SolidWorks y un Simulador Virtual de Trebuchet para probar.

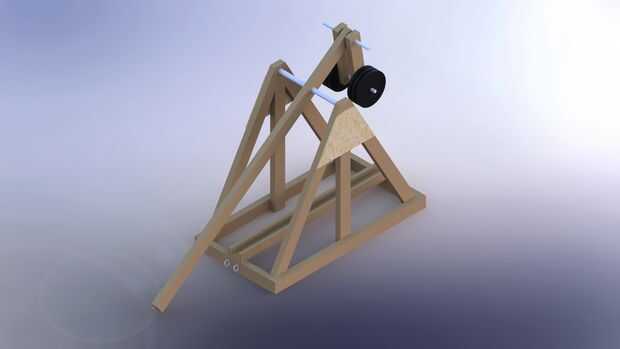

Nuestras piezas de SolidWorks:
