Paso 20: Wire el motor
![]()
![]()
Por ahora, algunos de ustedes están probablemente preguntándose, "¿Dónde está el control del motor? Bueno, no hay uno, al menos no de un controlador PWM de todos modos. Puesto que usted seleccionó una moto con marchas, todo lo que necesitas para el control motor es un simple interruptor. Tengo un interruptor triple unipolar de 10 amperios de shack de radio. Tiene tres posiciones: 1 apagado y on2. Esto me permitirá tener 12v al igual que en el esquema 1, y 2 ser 24, que también se muestra en el esquema. Las dos velocidades diferentes me permiten correr el motor ya sea completa o media RPM. Estos dos diferentes velocidades de motor y los engranajes diferentes deben darle una amplia gama de velocidades de cruceros, eliminando así la necesidad de un controlador PWM muy caro.

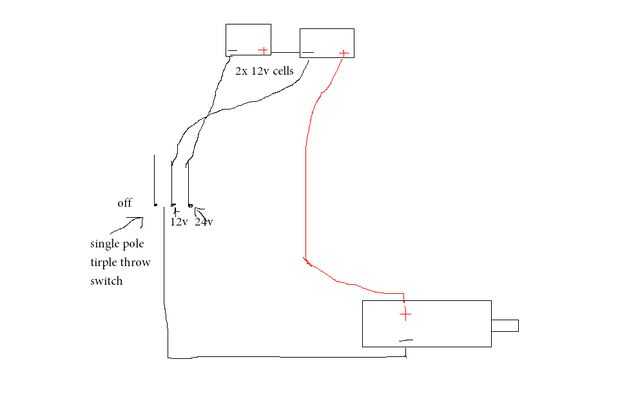

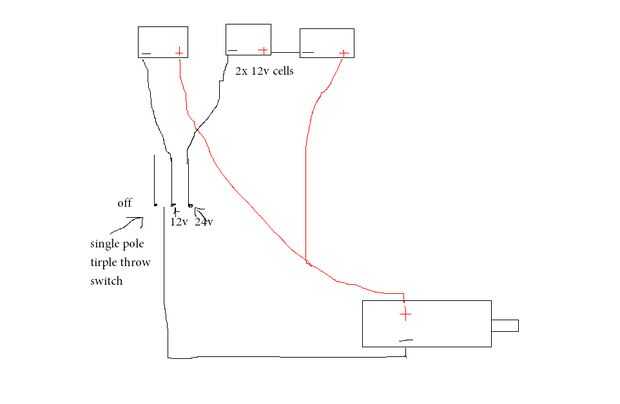

Nota: hay dos opciones para el cableado del motor: batería de la 3 y la dos. Cada uno cuenta con su propio ventajas y desventajas. Imagen 1 es cableado opción 1: la batería de tres. Cuadro 2 es opción de cableado batería 2: 2. La opción de batería de 2 es el que utilizo y la que recomiendo.
