Paso 2: Reunir los materiales
Piezas eléctricas:

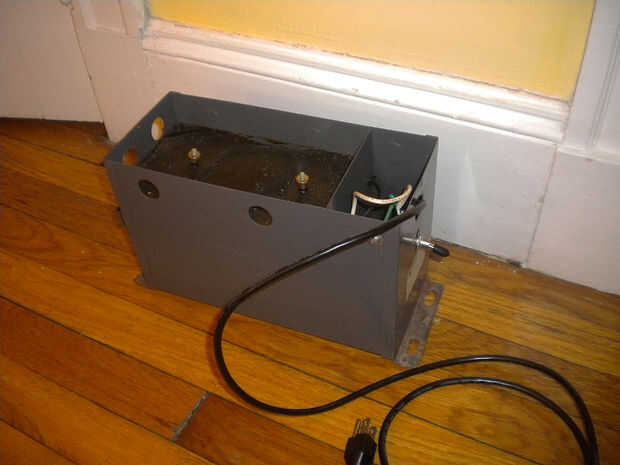

$35-1 9kV 30mA neón signo transformador

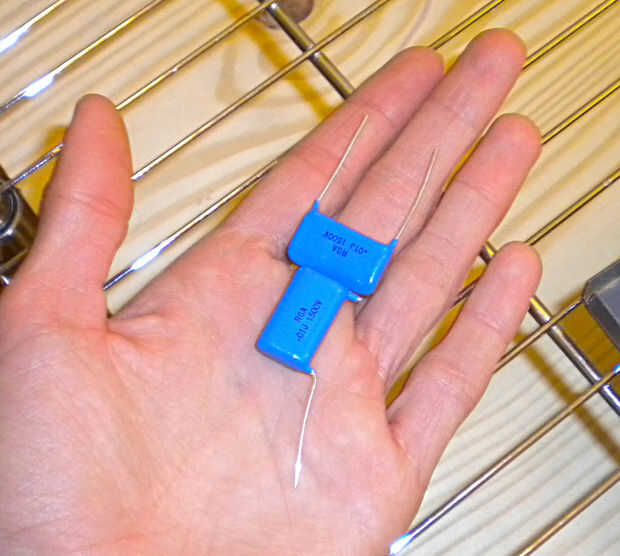

$35-100 1.5kV 0.01uF Condensadores de película/láminas de polipropileno (el tipo de condensador, además de su valor, es fundamental)

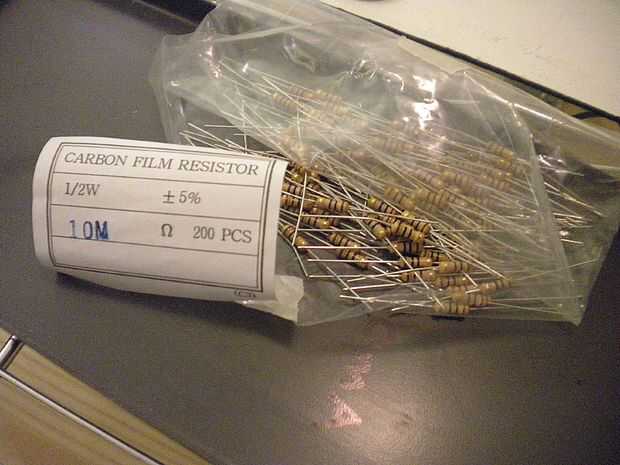

$5-100 10 M 1/2W resistencias (realmente compró 200, pero no utilice la mitad de ellos)

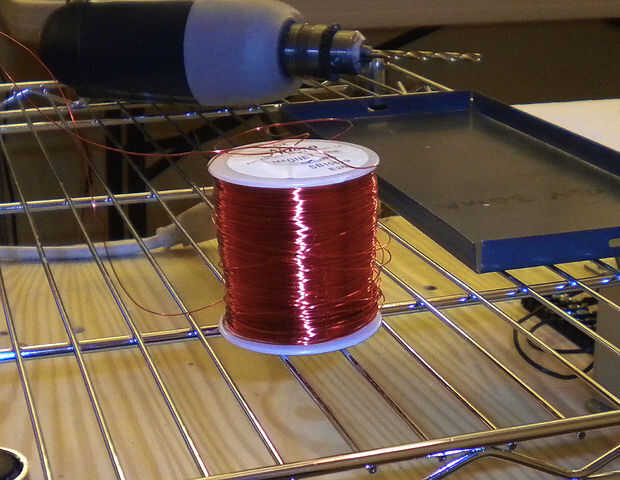

$20-680 pies de 23 AWG alambre esmaltado
Piezas del hardware:
$15 - madera de Home Depot - corté un pedazo grande en (2) 13 "x 16" x 3/4" piezas para la base
$3-20" largo 3.5" diámetro tubo de PVC para la primera bobina secundaria
$2 - (1) 2' larga de 1" PVC tubo de diámetro de la bobina primaria anterior
$2-8 tuercas y los pernos para sujetar las cuadernas principales-usé #8-32 x 1-1/4" tornillos de máquina
$0 - alambre de la bobina primaria - he utilizado algunos cable aislado relativamente gruesa que encontré en un centro de reciclaje, uno podría fácilmente usar tubería de cobre flexible o cable grueso para este propósito
$0 - (1) 1' por 1 sola pieza de acrílico - tenía algunas piezas extras de un proyecto de láser, pero hará cualquier hoja tamaño moderado de plástico
$0 (2) metal objetos para formar un boquete de chispa - usado un par grueso y tuercas para esto
$3 - (1) 6" bola de espuma de poliestireno para el topload ex
$0 - papel de aluminio para cubrir el topload
$0 - poliuretano en spray de barniz o goma laca
COSTO TOTAL: $120
Especificaciones de la bobina.
Fuente de alimentación: 9kV 30mA NST (270W)
Condensador primario: MMC de 15kV de 10nF
Boquete de chispa: Solo boquete estática de un perno y una arandela
Bobina primaria: Bobina espiral plana de 9 vueltas de alambre 10AWG aprovechado cada cuarto de vuelta con 0,25" espaciado
Bobina secundaria: 3.5" por 18" bobina de alambre esmaltado de 23AWG
Topload: 6" esfera de espuma de poliestireno cubiertos en papel de aluminio
Max. Longitud de la chispa: 14" al suelo, 11" al aire
