Cómo construir una bobina de Tesla del boquete de chispa (SGTC) (4 / 10 paso)

Paso 4: La bobina primaria del viento

Junto con el condensador primario, la bobina primaria constituye el resonador LC que conduce la bobina secundaria. Porque queremos transferir la energía del circuito primario al circuito secundario sobre varios ciclos de RF, permitiendo que el circuito primario a resonar, el acoplamiento entre las dos bobinas es relativamente bajo. Por esta razón muchos boquete de chispa bobina primaria bobinas son la herida plana (esto no es el caso de bobinas de estado sólido donde el objetivo es poner tanta energía en el circuito secundario como sea posible con cada ciclo).

En esta etapa, se puede utilizar de DeepFriedNeon frecuencia LC y calculadoras de la bobina secundaria con el fin de encontrar una combinación que se adapte a sus componentes o puede utilizar ScanTesla para la "búsqueda" para la configuración que maximizará perormance de la bobina, sin embargo, no cubre estos enfoques aquí. Creo que he encontrado una combinación de primario y secundario que funciona razonablemente bien y si se trata de la primera bobina, yo le aconsejo que siga lo que hice antes de experimentar por su cuenta.

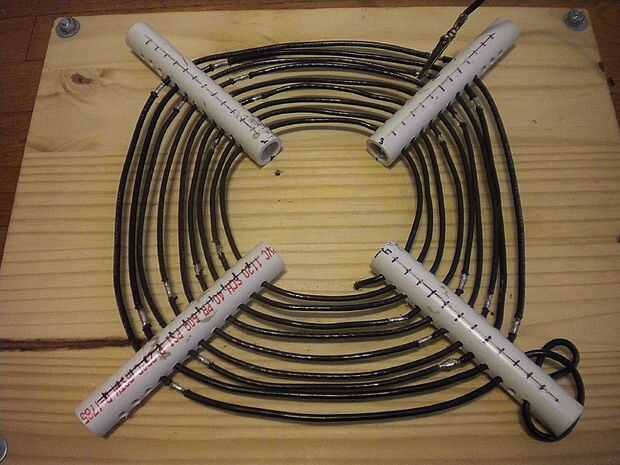

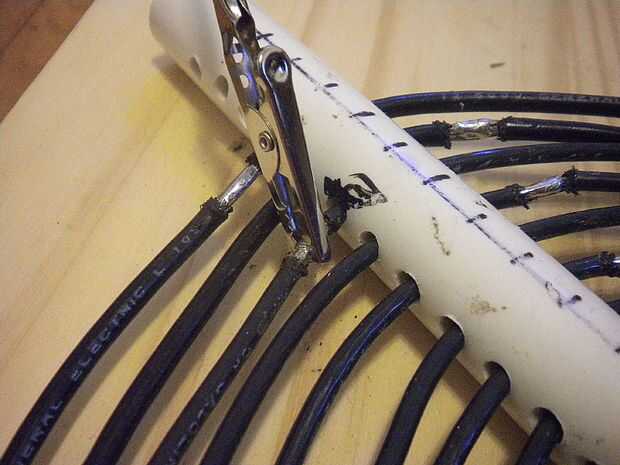

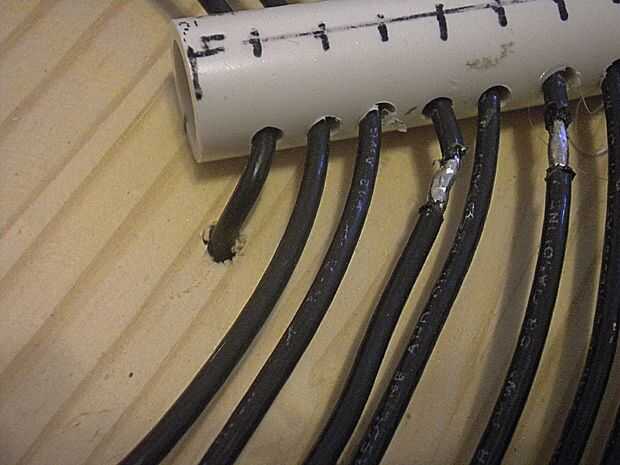

Para mi bobina primaria, usé una espiral plana de 9 vueltas de alambre grueso trenzado con 0,25" espacio aprovechado cada cuarto de vuelta para afinar. Si usted puede pagar por utilizar un tubo de cobre flexible, te recomiendo que hacerlo porque es más fácil de afinar y trabajar con que cable aislado.

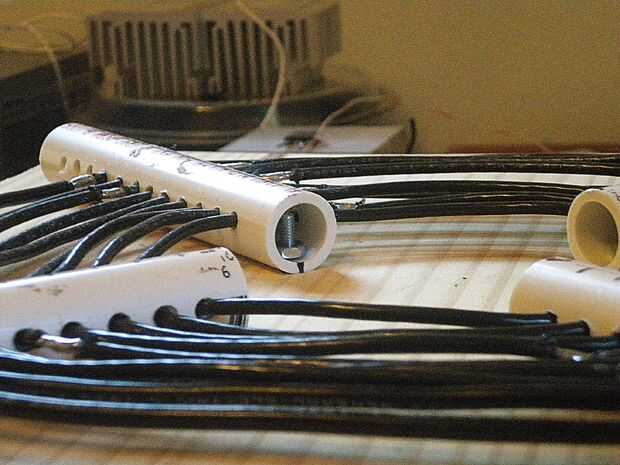

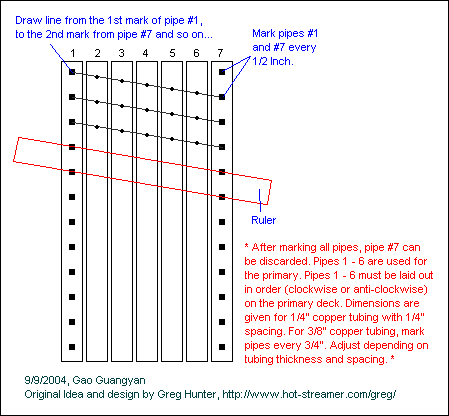

Usé 4 soportes hechos de 1" por 6" PVC tubería empernado a la base de madera. Aquí es como marcado y perforado para la bobina primaria de la ayuda:

(con 5 tubos en lugar de 7 0.25 "espaciamiento y en lugar de 0.5")

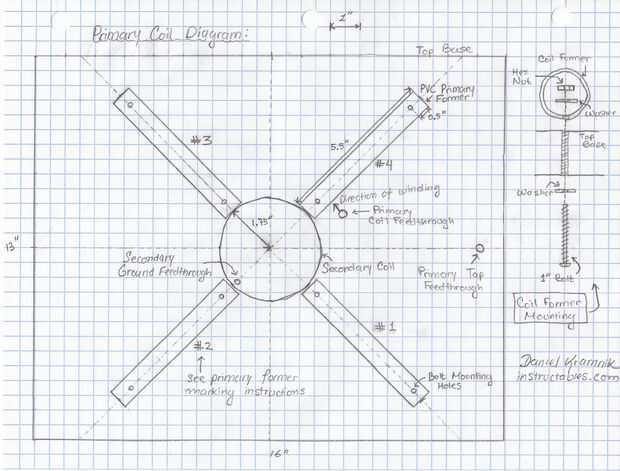

Mientras que debe enrollar la bobina primaria tan cuidadosamente como sea posible, mi bobina funcionó bien a pesar de que el alambre trenzado no forma una espiral perfecta. Ver cuadro 5 para el diagrama:
