Cómo construir una bobina de Tesla del boquete de chispa (SGTC) (7 / 10 paso)

Paso 7: Haga el Topload

El topload fácilmente es la parte más simple de este proyecto. He utilizado una pelota de espuma de poliestireno de 6" A.C. Moore cubierto en papel de aluminio con un trozo de alambre pegado a la parte superior de un punto de ruptura. No es bonito, pero funciona bien. Alternativamente, podrían pasar varias decenas de dólares sobre un toroide de aluminio mecanizado en eBay. Esto debería aumentar significativamente el rendimiento (si se compra el tamaño correcto), pero no he tenido el cambio a probar debido a limitaciones financieras. Una pequeña pelota de voleibol o fútbol envuelta en papel de aluminio también funciona si usted no puede encontrar cualquier espuma de poliestireno.

Un método alternativo de hacer toploads simple es utilizar pintura conductora para recubrir un objeto esférico como una bombilla. No he probado esto todavía, pero debería dar mejores resultados que cualquier cosa que se puede hacer con papel de aluminio. Este es un ejemplo de este enfoque:

Recuerde que la bobina de Tesla que describo es relativamente pequeño y agregar un topload enorme hecha de tubos de aluminio no aumentará la longitud de la chispa. La clave es obtener simplemente la derecha topload tamaño, lo suficientemente grande que no hay problemas con arranque múltiple o coronal descargas en la parte superior de los devanados secundarios y lo suficientemente pequeño como para que no disminuir el rendimiento.

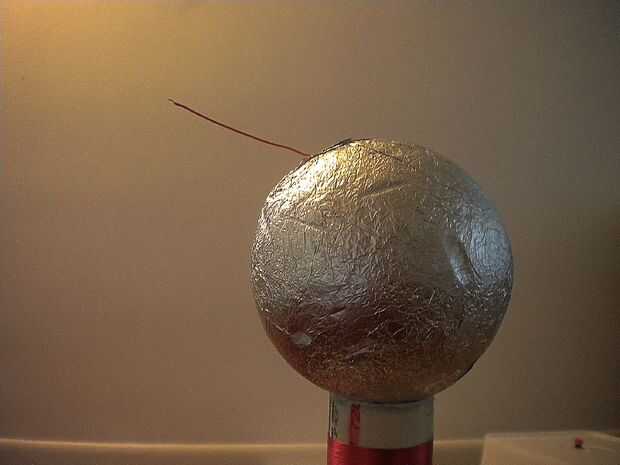

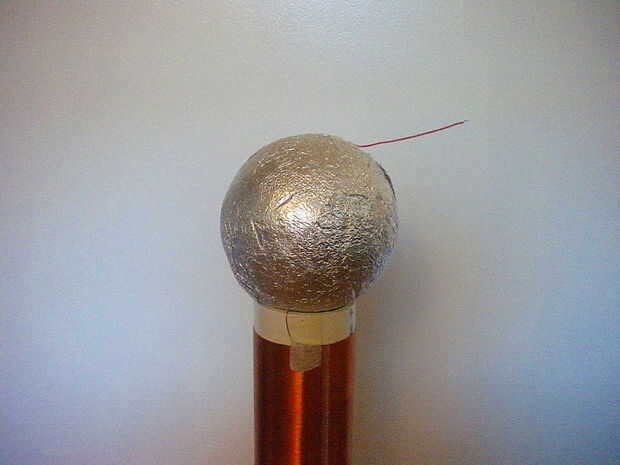

Imagen 1 es de la esfera 6" sentado en la cima el 3.5" secundario y Foto 2 es de la misma topload sentado en la 2.5" secundaria.
