Paso 2: El circuito

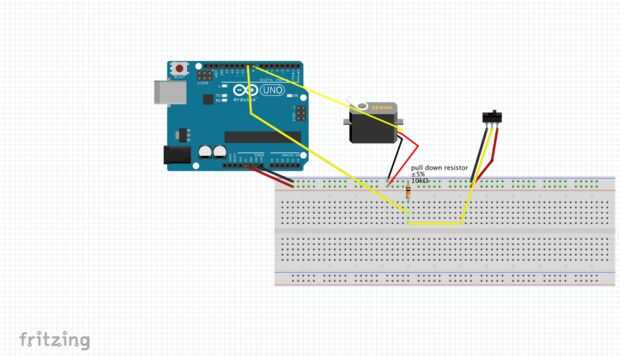

El circuito es muy simple.
Energía se proporciona para el Arduino por la batería de 9v con aditamento para conectores.
A partir de ahí, suministrar energía a la placa con 5V los pines GND.
Para el servo:
El servo tiene 3 cables: corriente (rojo) y tierra (negro) signal(yellow). Utilizar puentes para conectar apropiadamente el poder y la tierra a la placa y conectar el cable amarillo al pin 9 en el Arduino.
Del interruptor:
El interruptor tiene 3 láminas deben ser soldadas o prensado utilizando un método confiable para garantizar la conexión. Estas conexiones están etiquetados como: alimentación, gnd y según conectan la energía en el riel de alimentación en el protoboard. Conecte la cuchilla de tierra para el carril de tierra en el protoboard y conectar el 10 k ohm resistencia (también de carril de tierra de protoboard) hacia el centro de la placa. (Esto hace que la resistencia a actuar como una resistencia de "subida" de la señal, que filtrar el "ruido" creado y asegurar el Arduino no cree que el interruptor ha sido cambiado cuando no). Luego conecte la conexión acc (señal) al lado de la resistencia de telecine. Por último, conecte un cable adicional al lado de este cable al pin 8 en el Arduino.
