Paso 3: Corte láser acrílico

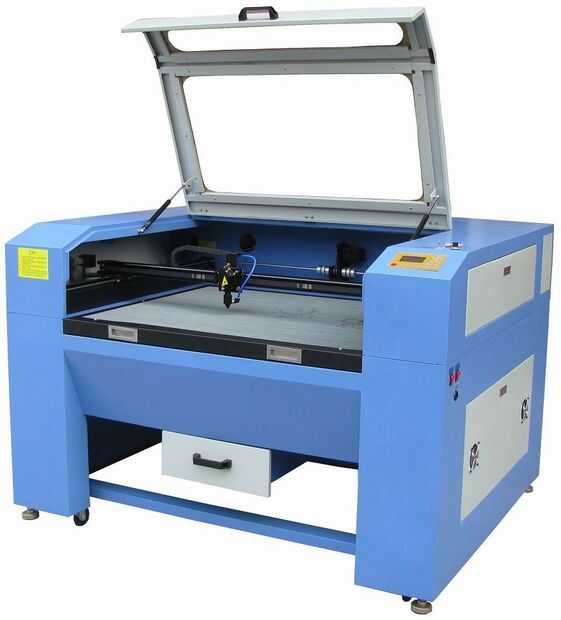

La siguiente tarea es láser cortar las piezas del dispositivo. Los archivos de Illustrator se unen a este paso. Las piezas se dividen en cuatro archivos de 32 "x 18" ya es el tamaño de la cama de la cortadora láser que usé. Si usted tiene una máquina más grande, puede que desee consolidar algunos las piezas en menos hojas. Hay dos archivos que usted puede necesitar alterar para montar las piezas que se encuentran:
- sides_knife_mount.AI: es el soporte de las cuchillas en la parte inferior de este archivo. Contiene dos cápsulas en forma de agujeros que son tamaño para ajustarse a los aisladores de cerámica. Los aisladores que usé eran circulares y tenían un diámetro de 3/4" en la sección que pasa por el Monte. Usted necesitará cambiar el tamaño de esos agujeros si sus aisladores son de un tamaño diferente. Los agujeros son cápsula permiten las posiciones de cuchillo para cambiar fácilmente.
- top_bottom.AI: forma inferior en este archivo tiene un agujero que es tamaño para ajustarse a la base del transformador, (en mi caso un 12060 Franceformer PG5-2). Si la parte inferior de tu transformador es de un tamaño diferente, debe cambiar en consecuencia este agujero.
Una vez, usted ha hecho los cambios necesarios, cargar los archivos en el software de corte de láser. La mayoría software de corte láser puede aceptar archivos de Illustrator pero si el tuyo no, puede exportar los archivos de Illustrator en formato vector que reconocen.
