Cómo construir una escalera Jacob con cuchillos (4 / 9 paso)

Paso 4: Construcción de Base y los lados

Partes:

• Base de madera
• Base de caja (corte láser acrílico)
• Lado del caso (corte láser acrílico)
• Montaje de cuchillo (corte láser acrílico)
• 2 M3 x 12 mm tornillos de cabeza de la cacerola
• 2 tuercas de M3

Pasos:

• Coloque el acrílico base encima de la base de madera.

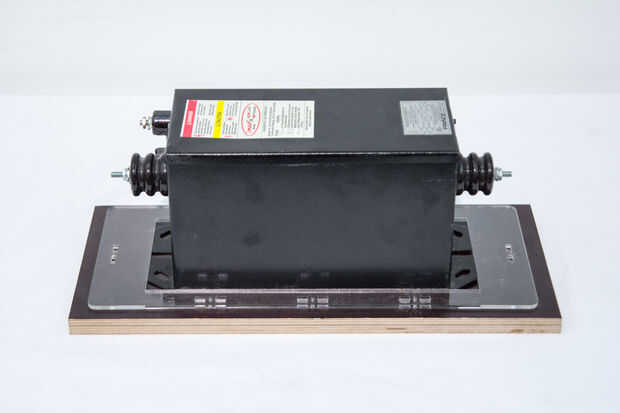

• Coloque el transformador en el agujero en el centro de la base de acrílico.

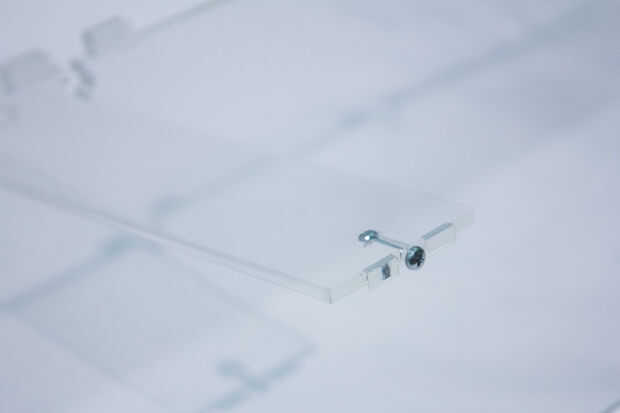

• Inserte las lengüetas en el Monte de cuchillo en los agujeros en una de las piezas laterales y asegurarlo utilizando un tornillo y una tuerca. La tuerca se sentará en la T en forma de ranura en el cuchillo de Monte en la Cruz de la T. La forma más fácil de asegurar este tipo de articulaciones es fijar la tuerca y el tornillo en él.

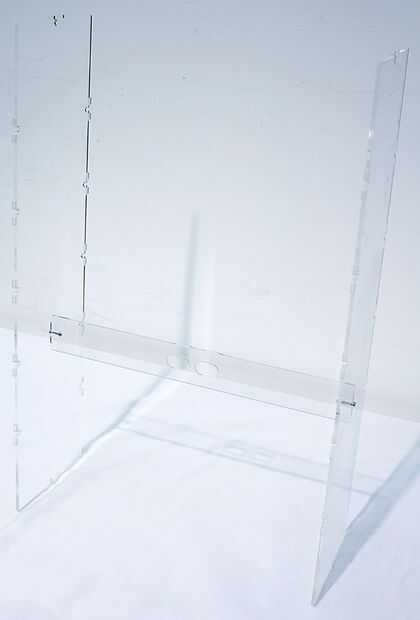

• Inserte el montaje del cuchillo en la otra pieza lateral (para asegurar que ambas piezas laterales tienen la misma orientación) y asegúrela con el tornillo y la tuerca.
• Ranura de los lados en la base como se muestra en la imagen. Vamos a poner los tornillos para asegurar la base a los lados en un paso posterior.
