Paso 1: Las partes
1 regulador de voltaje ajustable LM317T - 276-1778
Este es el regulador de tensión ajustable. Tiene entrada de dos resistores (R1 y R2) y luego los trinquetes la tensión hacia abajo en consecuencia. Te recomiendo que le eches un vistazo a la hoja de datos si usted quiere aprender más acerca de esta parte.
Potenciómetro lineal de 0-1 5 K - 271-1714
Esto es R2 y nos permitirá controlar la tensión de salida.
1 resistencia de 560 Ohm - 271-1116
Se trata de R1.
2 diodos 1N4001 - 276-1101
Hay dos diodos para proteger contra cortocircuitos. D1 protegerá el regulador de los condensadores de descarga si la energía de entrada es un cortocircuito. D2 protegerá el regulador de los condensadores de descarga si la potencia de salida está en cortocircuito.
1.1 uf Capacitor - 272-135
Este condensador (C1) actúa como un condensador de suavizado. Debe ser solo un capacitor de disco de cerámica.
1 10 uf Capacitor - 272-1013'
Este condensador (C2) mejora la respuesta transitoria del regulador. Debe ser electrolítico.
1 interruptor SPST de montaje PCB - 275-645
Le permite encender y apagar sin desenchufar la verruga de la pared.
1 PCB mount regleta - 276-1388
Esto se monta directamente en el tablero de PC y es una manera fácil de conectar el suministro de energía a muchos diferentes circuitos y componentes.

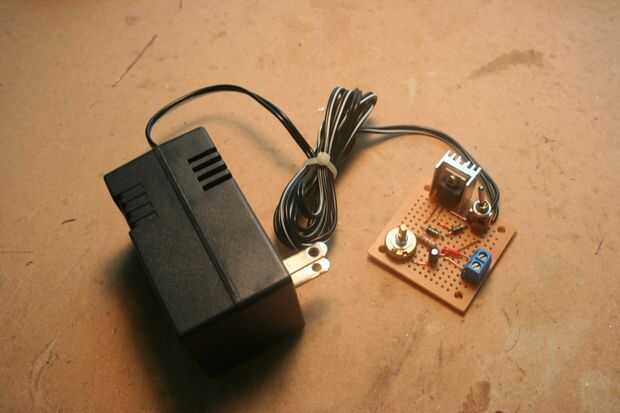

1 12v-fuente
Proporciona la energía al circuito. RadioShack tiene una buena selección, pero te recomiendo salvar tu propio como lo hice. Nada funciona como la corriente de salida no es más que un amplificador. Elegir uno que tiene una salida de 800mA, pero nada más de 500mA debería abarcar proyectos más básicos de la electrónica.
Perfboard pequeño 1 - 276-148
Esta tabla especial es el tamaño perfecto para este circuito, y mi diseño se basa en él. Esto es un perfboard, pero si quisieras hacer tu propio PCB, no dude en utilizar el adjunto en formato EagleCAD esquemático para generar su propio diseño.
1 disipador de calor - 276-1368
Una buena PRECAUCIÓN. El regulador ha construido en la protección para evitar que se quema a sí mismo, pero lo hace al limitar la corriente. Si usted no tiene un disipador de calor, tal vez encuentre que tiene menos corriente de salida que usted espera. Cualquier pieza de metal funcionará como usted puede conectar metal a metal en la ficha. Incluso con una pinza grande proporcionará la disipación de calor decente.
