Paso 4: Seco colocar los componentes
![]()

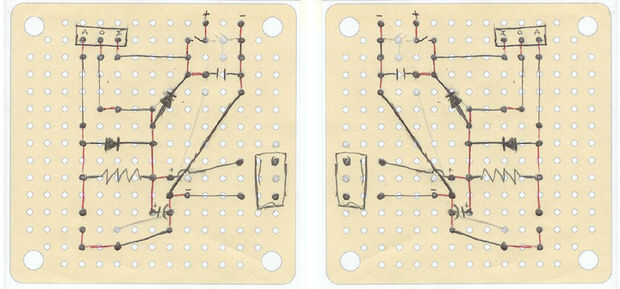

Vas a querer poner todo hacia fuera en el perfboard antes que la soldadura. Su bienvenida con mi diseño. Uno es normal y uno se invierte para que pueda ver donde los componentes son cuando buscas en la parte soldada. El programa de puntos negros donde van los pernos a través de la Junta. Las líneas negras son los rastros de cobre. Las líneas rojas son puentes de soldadura. Tengo las plantillas de
runoffgroove.com.
En este punto, tu también vas a querer doblar los rastros de cobre. Utilizar los peladores de alambre para quitar todo el aislamiento de una longitud de cable y doble a la longitud correcta. Doblar todos los rastros de cobre excepto las que llevan a la regleta de terminales. Éstos se agregan más fácilmente después de que todos los componentes han sido soldados.
