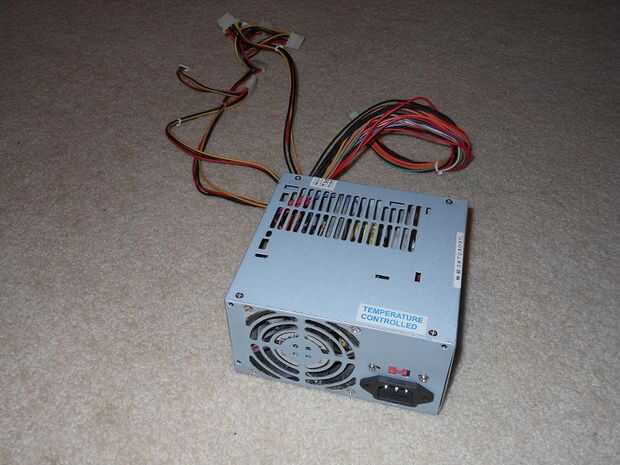

Paso 1: Desmontar fuente de alimentación vieja
2. Retire la carcasa de metal, no cortar o desoldar los cables. PRECAUCIÓN: no abra la caja cuando esté conectado a menos que sepas lo que estás haciendo. Los condensadores pueden seguir teniendo una carga de alto voltaje incluso cuando desconectado... para no tocarlos o descargarlas antes de hacerlo.
3. hacer una nota de color que los cables van juntos... Naturalmente todos los cables de color serán atados juntos. Pero durante la inspección si ves dos hilos de color diferentes conectados al mismo pin de un conector y esto es importante y usted debe hacer nota de él. Este tipo de conexiones se utilizan a niveles de tensión de sentido en la fuente de alimentación. Para no mezclar esto. Si hay guías en línea que mostrarán qué color cables van juntos. Su solo más fácil de hacer una nota y mantener el mismo desde el principio.

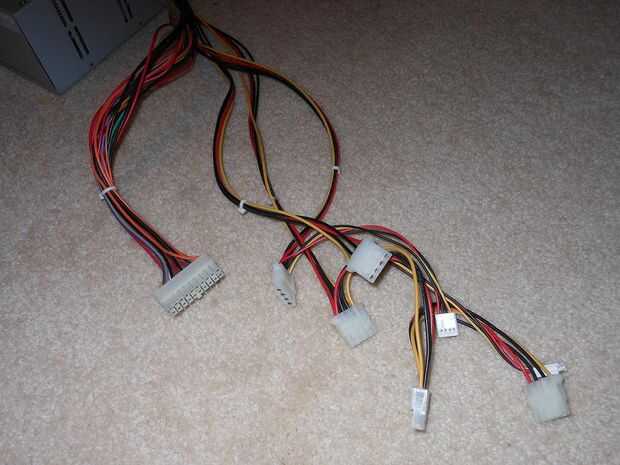

3. cortar los conectores de los cables. Deje los cables tan largos como sea posible.
4. Grupo de cables de igual color, y calor uso tubo termoencogible para mantenerlos juntos. El aislamiento de los extremos de cada cable de la tira.

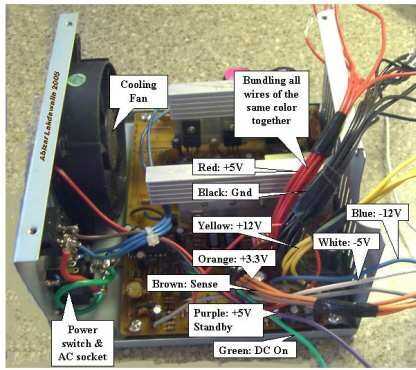

El código de colores para los cables es: rojo = + 5V, negro = tierra (0V), blanco = - 5 v terminal, amarillo = + 12V terminal, azul = - 12V terminal, Orange = + 3.3V terminal, púrpura = + 5V Standby (para standby LED y resistencia de límite actual 180 a 220 ohm, negro del lado tierra de LED), gris = está encendido (para LED y 180 a 220 ohm actual límite resistor de la energía), negro del lado tierra del LED) y verde = DC vuelta (interruptor, negro en el lado de tierra del interruptor SPST). Marrón = sentidos + 3.3V y debe mantenerse conectado con los cables naranja, color de rosa = sentidos + 5V y debe mantenerse con hilos rojos.
Nota: Algunas fuentes de alimentación con otros cables de sentido de tensión demasiado... Estos son generalmente más delgados que los cables principales y son el mismo color (pero más delgados) o marrón o rosado. Estos deben permanecer conectados como son o la fuente de alimentación no se enciende. Hacer una nota de cómo todos los cables están conectados a los pines del conector antes de la corte de los conectores y no cambiar este cableado.
5. cuando las fuentes de alimentación PC no están conectadas a una carga a veces no enciende (o siguen)... por lo tanto necesita un resistor de carga conectado entre los cables rojos y negros para proporcionar una carga lo suficientemente grande como para mantener la fuente de alimentación en nada se conecta a las tomas. Esta carga debe ser unos 10 ohmios 10 vatios resistor entre DC tierra y + riel de 5V (rojo). No se olvide de disipador de calor esta resistencia.
