Cómo construir una fuente de tensión dura utilizando un seguidor de emisor (2 / 5 paso)

Paso 2: Un divisor de voltaje de funcionamiento - un ejemplo

El divisor del voltaje trabaja por hacer salir una fracción del voltaje de entrada. Esta fracción se determina por la relación entre dos resistencias. Las leyes de Kirchoff nos dicen que, en un circuito que consiste en algunos voltaje Vin de entrada y dos resistencias R1 y R2, la tensión se disipó en R2 será

Vin*R2/(R1+R2).

Si enganchamos nuestra carga en paralelo con R2, nosotros podemos darle cualquier voltaje (menos de Vin) con buena elección de los valores de R1 y R2.

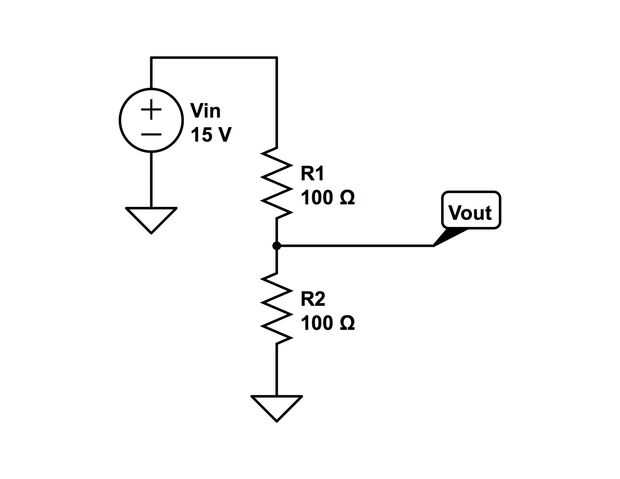

Por ejemplo, si Vin es de 15 voltios y R1 y R2 son ambos 100 ohmios (como en el archivo adjunto divider.pdf tensión), Vout = 15 * (100) / (200) = 7.5 V. Así podemos conseguir una potencia de 7,5 voltios de un fijo 15 fuente de voltios!
