Paso 5: Fabricación de poleas para las bombas de queso

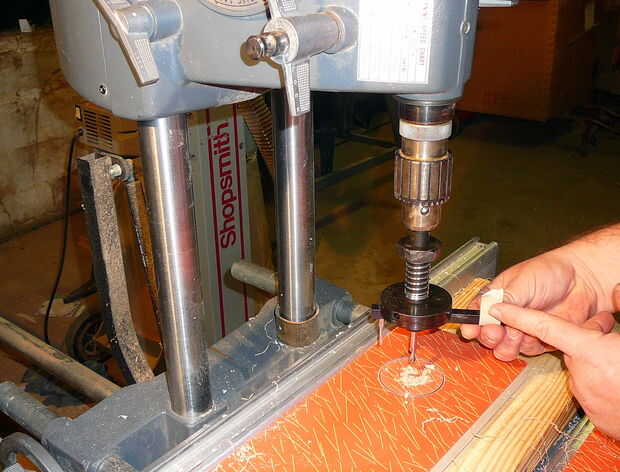

El primer paso fue montar un cortador del agujero en el taladro. La herramienta de corte que se conoce como un cortador de la mosca. Un agujero vio también trabajo, pero el disco puede dañarse se retira de la sierra, que se obstruye con el disco después de taladrar el agujero. Para el lado de abajo de un cortador de la mosca es que tiene un eje cuadrado que tiene la herramienta de corte, pero también se extiende más allá del borde de herramientas. Esto es un buster famoso nudillo invisible como gira alrededor. Para protegerme y me recuerdan a su presencia, he añadido una pequeña cinta adhesiva para hacer visible como giros.

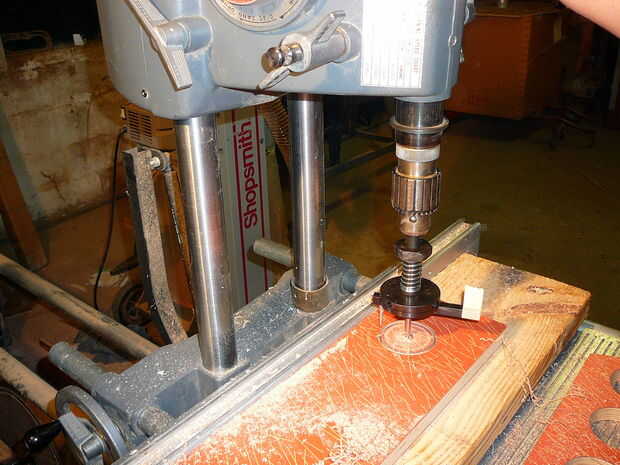

A continuación la Junta tendrá respaldo. Esto es algo que aprende rápidamente después de perforar el primer agujero a través de la mesa del taladro. La otra razón para esto es que mi taladro (Shopsmith Mark V) tiene un borde valla recta que será impactado por el nudillo-buster antes mencionados. Levantando el tablero de la mesa el cortador hará su lo largo antes de llegar a la altura de la valla.
Las fotos de abajo muestran este proceso, que va bastante rápido.
Un último Consejo cuando se utiliza un cortador de la mosca; Parar el taladro como el cortador penetra el tablero superior y sin levantar el corte. Otra vez, olvide hacer esto una vez y usted aprenderá que el cortador de la mosca es un Discóbolo excelente!

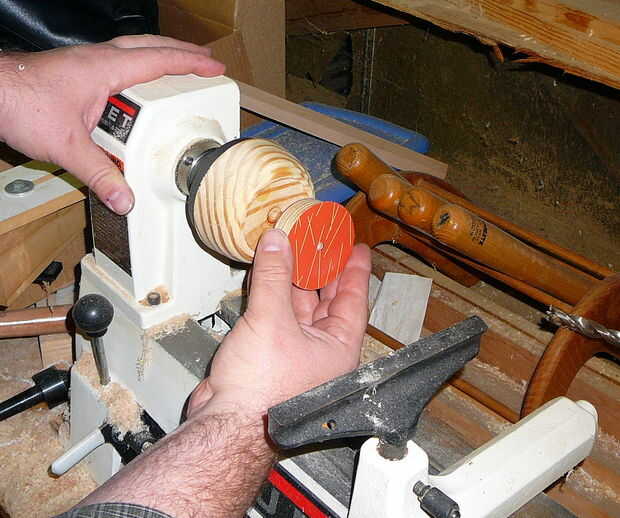

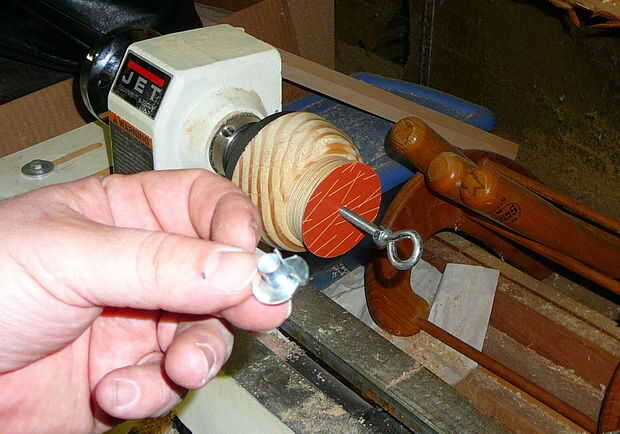

A continuación los discos de madera contrachapada se montan en mi mini torno. Has convertido un bloque de madera "Jamba Chuck" de pino sacrificial y han perforado un agujero de 1/4" a través del centro con una broca en una tirada. He vuelto una hendidura estrecha que el diámetro de los discos y de la parte frontal de la "tirada" He conducido un 1/4-20 tuerca Tee. Una de las fotos de abajo muestra una t-tuerca floja. T-Nuts son un simple martillo en inserto roscado que brindan una excelente resistencia, asegúrese de que el t-Nut está detrás de la madera que es conducido en y no en la parte superior. Bajo estrés el t-tuerca se va desplazando más apretada en la madera.

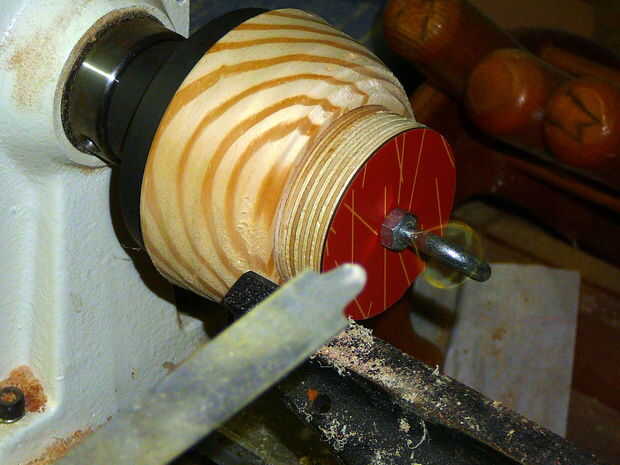

Los discos de madera contrachapada se unen ahora a la tirada de jamba utilizando un perno de ojo de 1/4-20 con una tuerca montada en la parte superior para que funcione como un tope para evitar que el perno de ojo se hunde en.

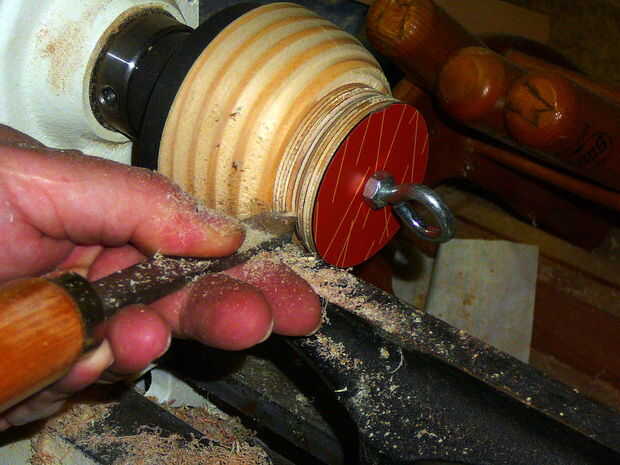

El disco se da vuelta verdadero con un raspador de redondos de la nariz, entonces se utiliza un raspador de nariz redonda pequeña para activar la ranura para la correa de transmisión. Porque no tengo una pequeña espátula en mano he modificado un rascador barato de un conjunto mi hijo entrenado en como un niño. (Sí, corre en la familia) Por cierto, una impulsión del tornillo de la hoja plana es otra excelente opción para un pequeño raspador.
Este paso utiliza un Shopsmith Mark V como un taladro, un cortador de la mosca, Jet mini torno y torno de raspadores.
No te pierdas el VIDEO de la fuente de queso seis en acción en el paso 9!
