Cómo construir una guitarra de aire con el Arduino, también conocido como la guitarra de AIRduino (3 / 5 paso)

Paso 3: esquemas

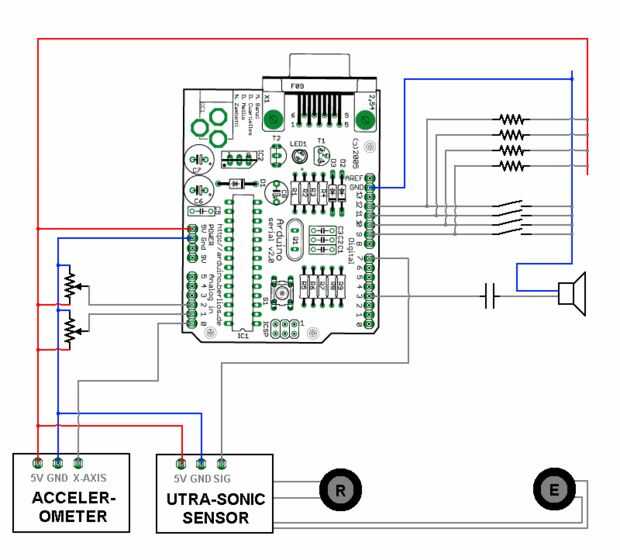

Aquí están los esquemas electrónicos para la guitarra de AIRduino.

Como se puede ver, es bastante fácil de entender y por lo tanto también para construir.

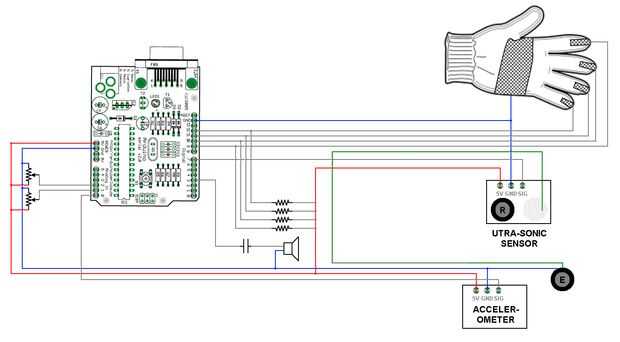

Vistazo a la imagen si quieres una idea del componente que va donde. Como usted probablemente entiende, esto es no a la escala de cualquier manera. Los cables son mucho más largos que el mostrado en el esquema.

También habrás notado que el emisor del sensor ultrasónico está en el palo y el receptor está en la mano izquierda. Es la parte delicada que he mencionado antes: deben desoldar el emisor ultrasónico de la unidad del sensor ultrasónico para separarlo de la placa del sensor.

Más sobre en pasos posteriores. Ahora Pongámonos a trabajar!
