Paso 3: El circuito y el cableado.
Estoy poniendo la pieza del circuito aquí ya que es mejor tener un circuito de trabajo listo antes de poner cualquier cosa en el instamorph.
Han unido mi código, pero nota de pls necesita la biblioteca de neopixel ADAFRUIT aquí: https://github.com/adafruit/Adafruit_NeoPixel
i modificar el bosquejo muestra y había añadido algunas funciones más.

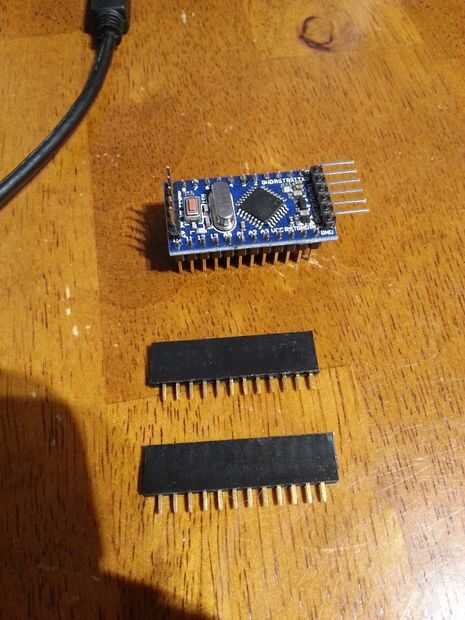

Cae a la batería de 9v a 5v por el regulador integrado en el mini pro.

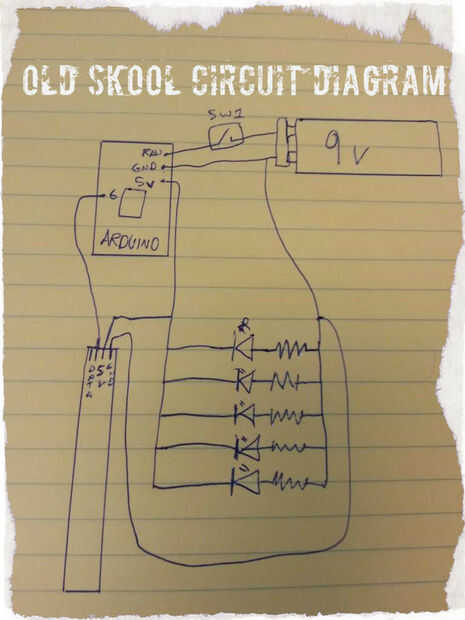

Básicamente se conectan a neopixels a tu arduino (pin 6 del mina utilizado), se conectan a la batería de 9v para el crudo patillas y el groud.
El Neopixels tiene 3 conexiones, datos, V en y GND. datos en va a la clavija 6 V de 5v de arduino no es los 9v de la batería y tierra es conectado al bus de tierra.

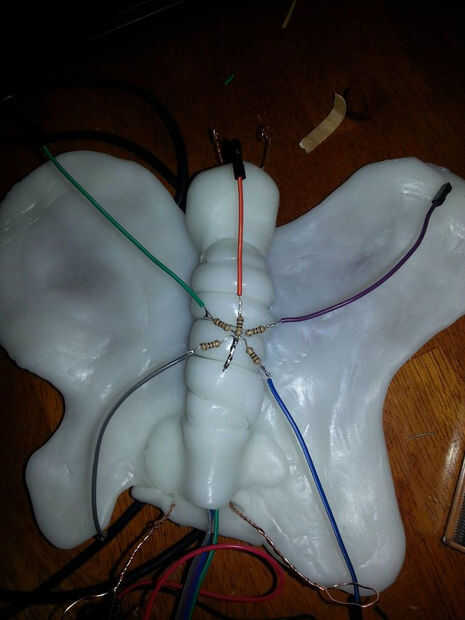

Entonces hice un bus de 5v y un bus de tierra como los otros pilotos no fueron arduino controlado y quería conexiones simples.

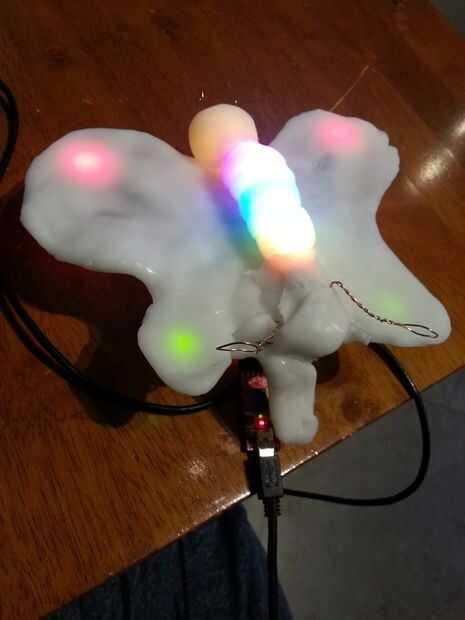

Neopixels son controlados independientemente leds RGB que son direccionables a través de arduino.

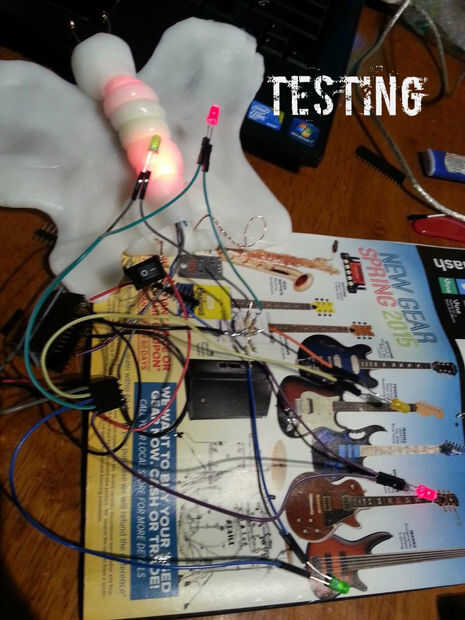

una vez que el código es cargada (carga el código utilizando el ftdi para el mini pro) probar el circuito antes de cubrirla con instamorph, Esto facilitará las cosas.
