Paso 3: Preparación de la tableta gráfica, Arduino y cables
Preparación de la tableta gráfica

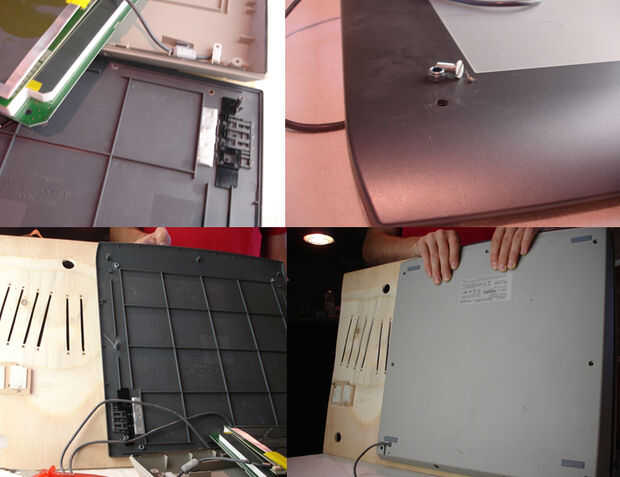

Abra la tabla digitalizadora (tornillos en cada esquina) y perfore cuatro agujeros en cada esquina del panel superior de la tableta (véase el cuadro). Coloque las otras partes de la tableta gráfica en su panel superior, después se fija al panel superior de la Tagtool con tornillos y tuercas.
Preparación de la Arduino

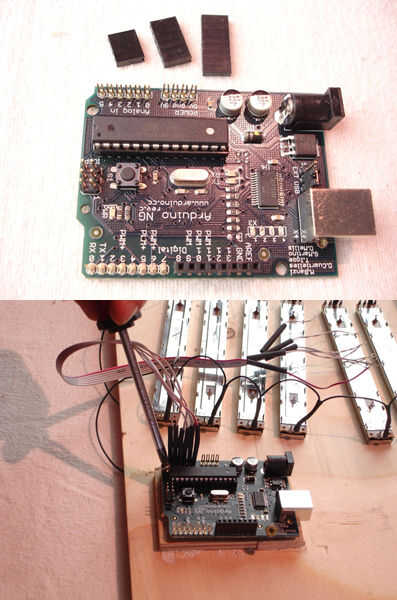

Vuelva a colocar el contacto cubiertas de Arduino y la atornillan a la pieza de madera contrachapada.
Preparación de los cables

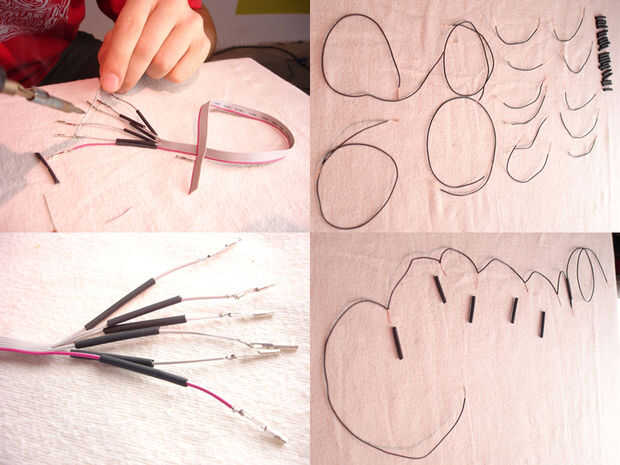

Fijar conectores para 6 cables del cable de cinta y coloque al encogimiento los tubos en posición. Cortar 4 trozos (ca. 25 cm) y 10 pequeños (aprox. 13 cm) de la hebra de alambre y conectar en este orden: 1 largo, 5 corto, 1 largo (utilizar los tubos retráctiles).
Repita esto por lo que terminas con 2 cables conectados como en la imagen 3.
