Cómo construir una maleta Tagtool (4 / 5 paso)

Paso 4: interconexión

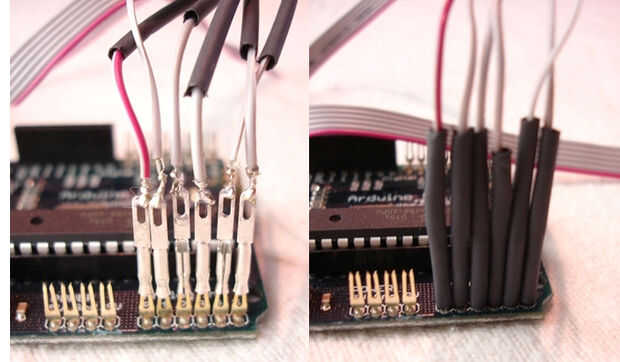

1) de la soldadura de los seis cables del cable de cinta a la Arduino análogo Ins (uso tubos de encogimiento).

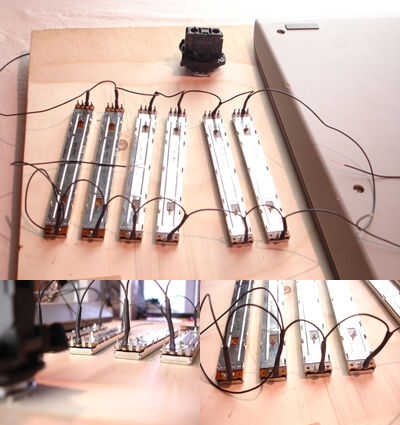

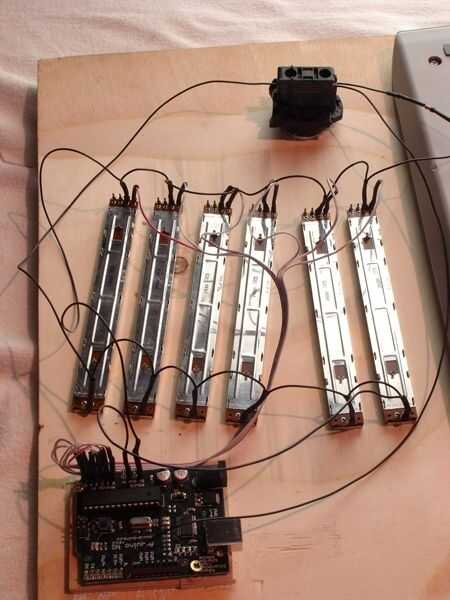

2) la soldadura de las dos cadenas preparadas de alambre trenzado para los potenciómetros y el Arduino.

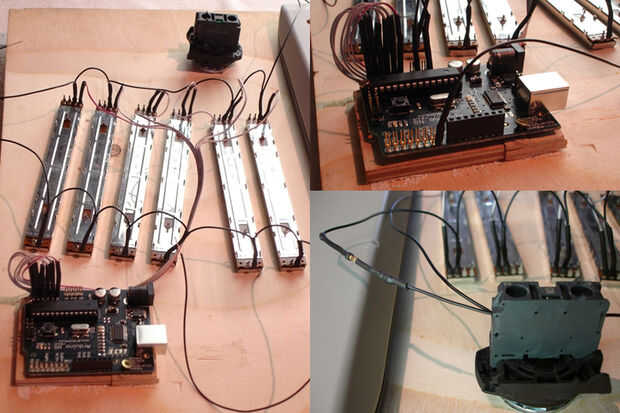

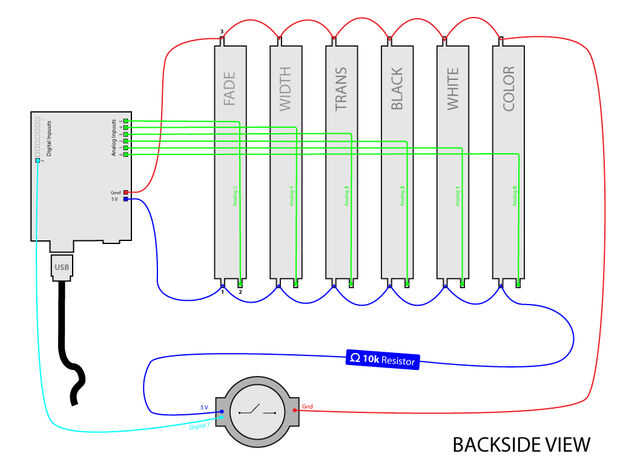

3) soldadura de tierra, voltaje de 5V y entrada Digital #7 para el Arduino.

5) Conecte la resistencia en el cable de 5V entre Arduino y contacto bloque.

6) conectar los 5V, el Digital de 7 y la tierra para el bloque de contacto.
