Paso 19: Energía en todos los dispositivos con sólo un botón

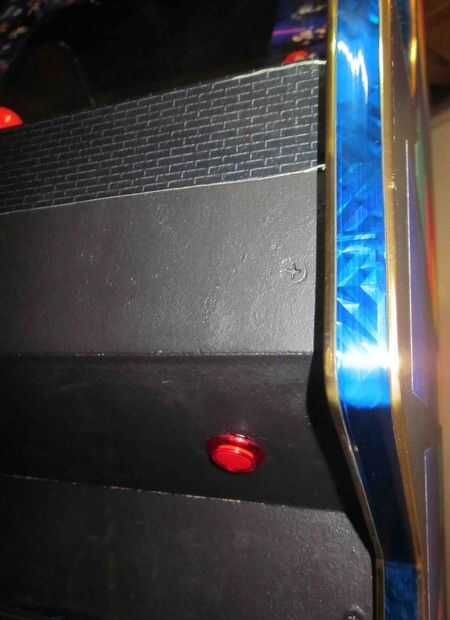

¿Qué es esto? Este paso permite a la energía en todos los dispositivos eléctricos con sólo presione el botón rojo.
Los diferentes dispositivos son:
- La torre de ordenador
- La pantalla de
- La luz
- Los altavoces
Sin este paso, se debe cambiar en todos los dispositivos cada vez que quieres jugar y no te olvides de desconectar después. Otra solución sería dejar que todos los dispositivos de encendido todo el tiempo salvo el equipo que enciende cuando quiere jugar. Pero sería extraño que la carpa se ilumina cuando la arcada está apagado. Estas soluciones no son muy prácticas.
Así que pondremos un botón rojo todo en uno.
¿Cómo funciona?
El botón rojo se deriva del botón de encendido de la torre. Así que cuando se pulsa el botón rojo, se enciende el ordenador. En este momento, puertos usb se alimentan con 5V. Estos 5V pasan por el relé, y el interruptor en el relé se activa. Así que la tira de la energía tiene energía, entonces la pantalla, los altavoces y la luz están mágicamente activados.
Para apagar el arcade con el botón, debe configurar el ordenador: con la opción "Acción al pulsar el botón" elegir apagar el ordenador (normalmente es el comportamiento predeterminado). Luego al hacer clic en el botón rojo, el equipo se apaga correctamente, entonces el relé ya no es alimentado para que se apague la regleta.
Nota: Si el ordenador se bloquea, puede mantener el botón de 4 segundos para apagar el ordenador (y otros dispositivos).
Lo que usted necesita:
- 2 tiras de la energía
- 1 cable USB a sacrificar (por ejemplo, el cable USB del teléfono antiguo)
- 1 relé 8A 1RT 5V (relé en el esquema)
- 1 diodo 1N4007 (D1 en el esquema)
- 1 fusible da 6, 3A (R1 en el esquema).
- 1 portafusible de montaje PCB
- 1 PWB: tablero del circuito del prototipo.
El costo total de equipo electrónico (sin las tiras de potencia) es de unos 10€.
También necesitas un soldador y estaño alambre.

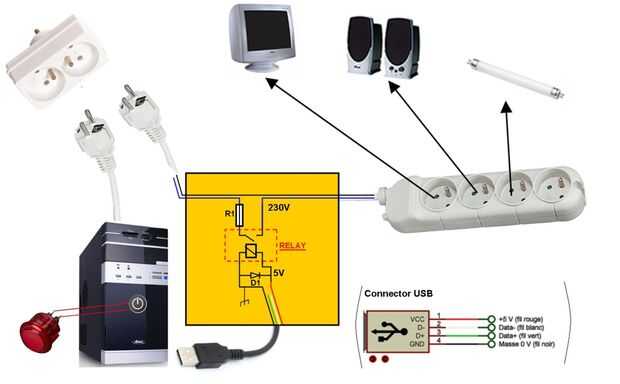

Una pequeña imagen dice más que un largo discurso para hacerle ver el diagrama de cableado. Incluso si no tienes conocimientos en electricidad, este arreglo de circuito es muy simple por lo que recomiendo hacerlo.
No voy a explicar como soldar con estaño pero usted puede encontrar fácilmente otro tutorial para aprender =)

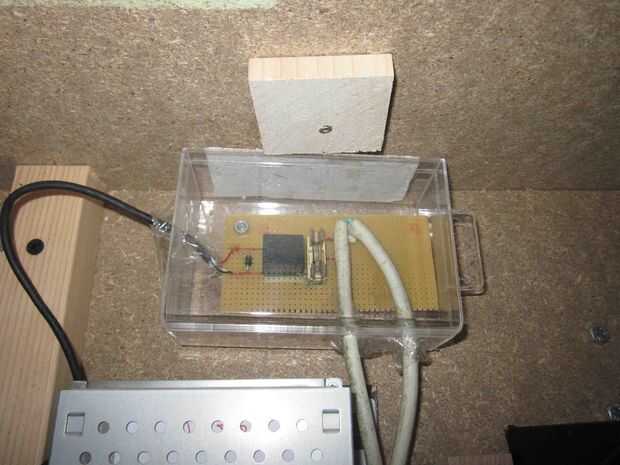

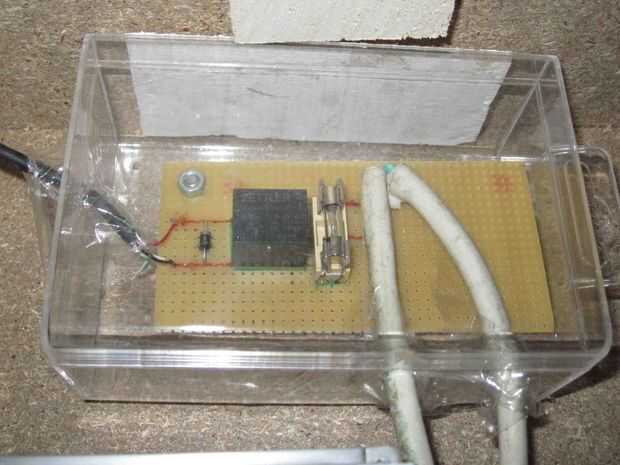

Cuidadoso: debe aislar el circuito eléctrico debido al riesgo de electrocución. Algunas partes del circuito se alimentan por 230 voltios (depende de tu país).
