Paso 2: Control de la unidad de CD de Arduino
Ahora que tienes la unidad de CD de trabajo, vamos a hacer esta controlado por ordenador. Como una nota, se recomienda que los relés de soldar con cables juntos antes de dar a los estudiantes.

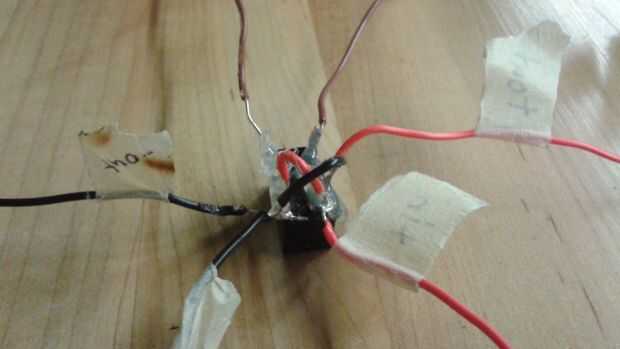

Soldar los cables a la bobina del relé. Luego poner el otro cable en el lugar de la tierra. Toque en un perno de la señal a masa y uno a 5V. Debería oír un chasquido como el relé se enciende.

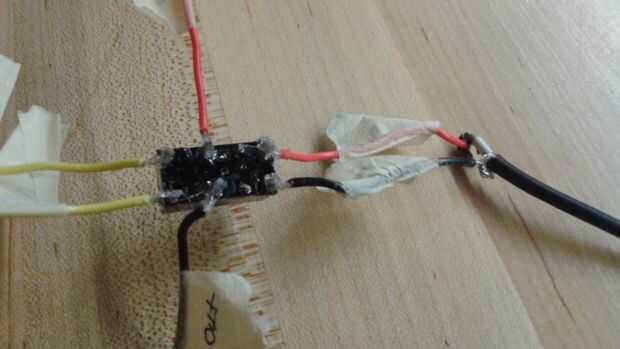

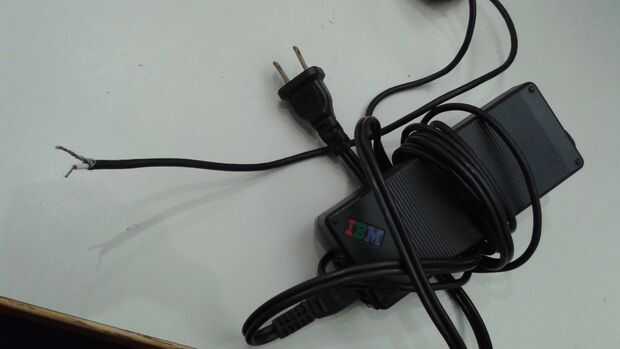

Ahora toma el segundo relais y soldar dos cables a la bobina, dos a la salida y dos a la entrada de lejos (normalmente off). Pruebe el interruptor otra vez con la tierra y los 5v de tu arduino. Usted debe oír ese mismo sonido. Entonces puede soldar las entradas a la red eléctrica.

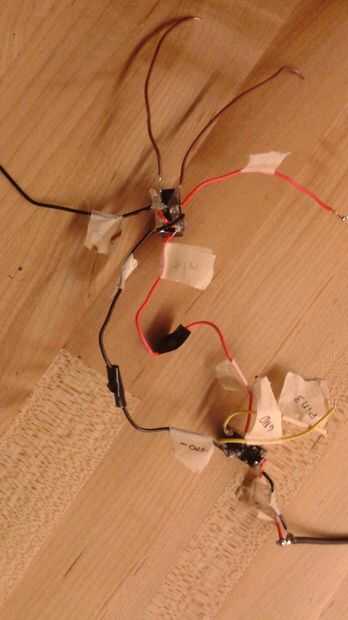

Ahora Conecte los pines de entrada a la salida del otro relé. Y el resultado final a la entrada del motor de la unidad de CD de la soldadura. Ahora Conecte los pines de señal a los terrenos del Arduino y pines 2 & 3. Con esto se puede controlar la energía de la impulsión de CD. Felicitaciones, ha construido ahora un abrelatas de la impulsión de CD.
