Paso 5: electrónica
![]()
![]()
![]()
Bien... así que voy a explicar brevemente cómo hice esta parte... Cada cuadrado tiene 8 rojo alto brillo LED interior no orientada hacia arriba para que la luz linealmente mejor. Hace 200 leds total, es un poco aburrido soldar leds tantos... El control de estos leds ia hecho con un microcontrolador PIC 16F876A. El software de control está en C e hice un software para diseñar las secuencias. Las secuencias se cambian vía comunicación RS232 al reproducir música en Winamp programado un PlugIn que sincroniza la tabla del valor de bpm música... Tal vez todo lo de software fue uno de los easiests y más rápido como tengo larga experiencia con el tema.
Así que... el PIC recibe la señal vía RS232 (hará esta comunicación vía Zigbee cuando llego algunos módulos Xbee) y transmite a través de I2C a PCF8574 que hacen uso de la ULN28003 para conseguir suficiente corriente para alimentar los leds...

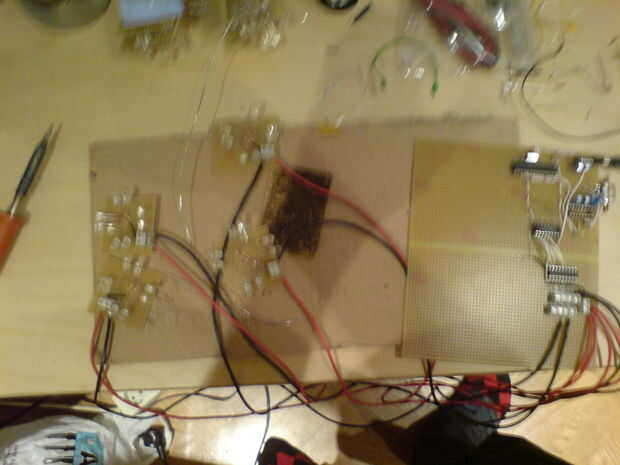

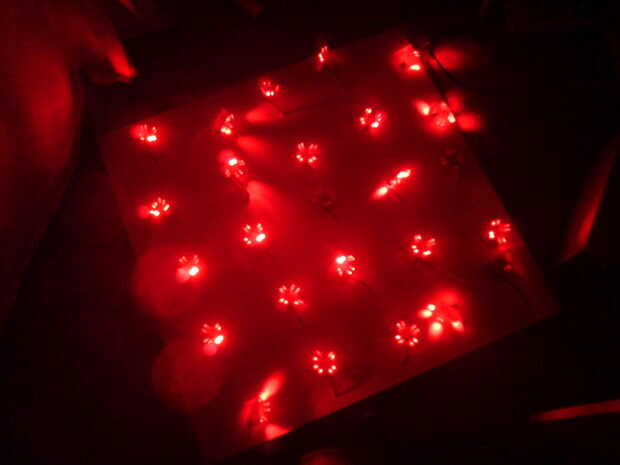

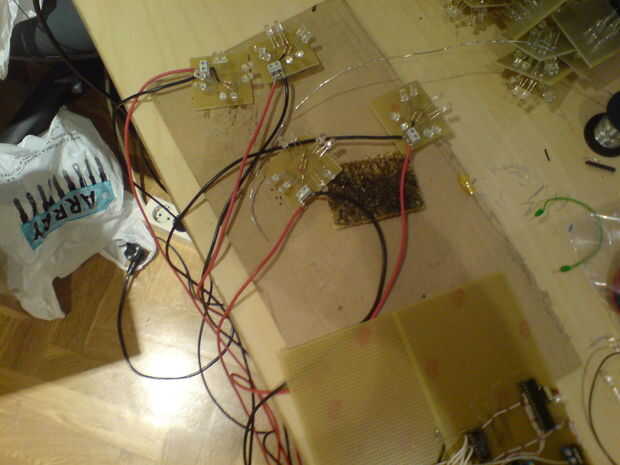

Así que aquí están algunas fotos del proceso (fue aburrido tranquila y los resultados no se miran muy bien, pero no verá la Junta soldada):
