Paso 2: Hackear el teclado para utilizar como una interfaz
Usted puede comprar codificadores pre-hecho y ahorrar mucho tiempo, o puede hacerlo en el barato y pasan mucho tiempo de soldadura. Prefiero hacerlo tanto como sea posible, sin necesidad de comprar piezas especiales.

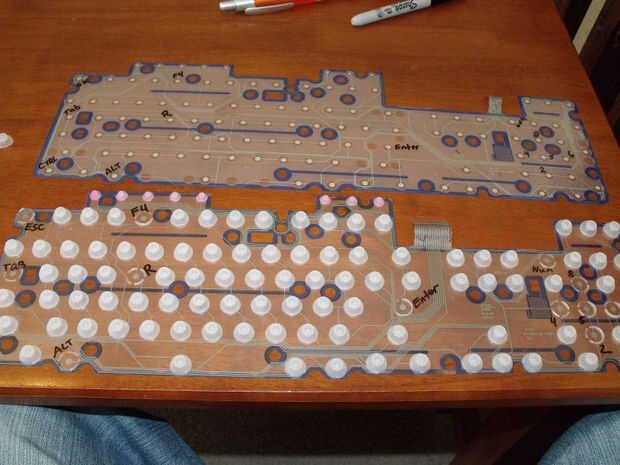

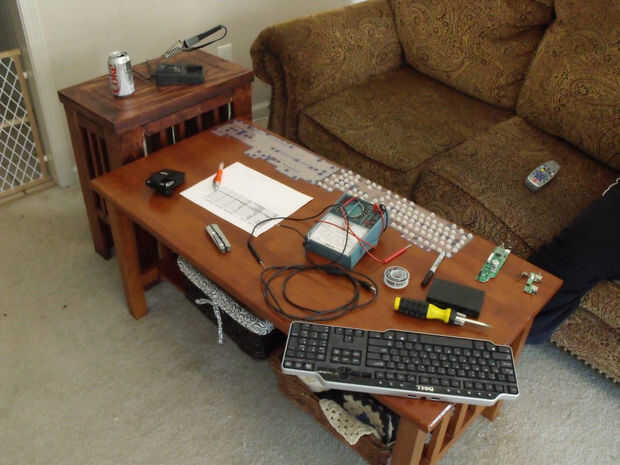

Desarmar el teclado y dentro encontrarás una pieza transparente delgada de película plástica. Es en realidad dos piezas que deben separarse. Después de hacerlo, tomar un rotulador y marque los contactos que corresponden a las teclas que desea utilizar.
Utilicé las siguientes teclas: tab, esc, ctrl, alt, R, F4, entrar, Bloq num y los números 2,4,5,6,8, todo desde el teclado numérico, que es muy importante. Los números en la parte superior del teclado no funciona. Esto es porque usé 2,4,6 y 8 como el arriba, abajo, izquierdos y derecho los controladores para el emulador. Activar teclas, estos mismos números controlan el cursor del ratón. Las cerraduras num habilita o inhabilita teclas. La tecla número 5 es el izquierdo del ratón haga clic en. Si usas un joystick de 8 direcciones, puede utilizar los números 7,9,1 y 3 para las diagonales respectivas. Decidí mantenerlo simple con un 4-way joystick ya que sólo iba a emular y vieja escuela NES.
Dentro del emulador, puede que las teclas del teclado de control lo que. Esto es lo que usé:
Botones principales:
HASTA---num pad 8
ABAJO---num pad 2
A la izquierda---num pad 4
DERECHO---num pad 6
Inicio---entrar
Seleccione---
Botón B---ctrl
Un botón---alt
Botones de secundaria:
Modo de ratón---Bloq num
RESET---ctrl + R
Mostrar/ocultar menú---esc
Ratón---num pad 5
Salida---alt + F4

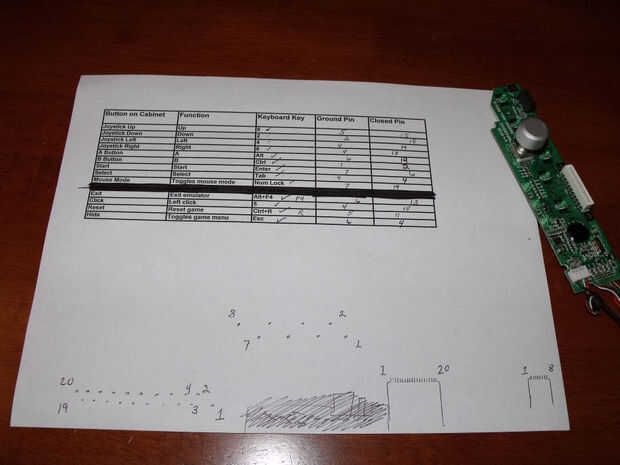

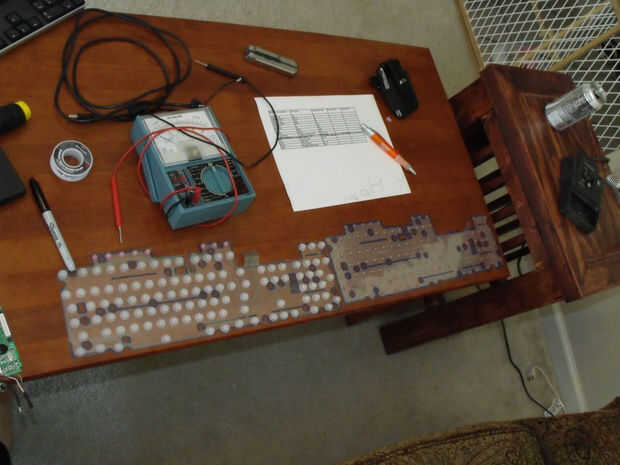

Ahora que tienes las teclas marcadas en las películas, tenemos que trazar los contactos y ver a que pin corresponde a que contacto. cada película tendrá su propio conjunto de pines. Un sistema será razón suficiente y la demás se abre. La película que es el recinto tendrá la menor cantidad de pines. Mi película de tierra tenía 8 pernos y la película abierta tenía 20 pernos. Por ejemplo: tomar la tecla R en el suelo y utilizando un polímetro en modo continuidad, saber que pin de 8 pernos conduce al contacto de la letra R. En mi caso fue pin 5. Hacer lo mismo para la letra R en el campo abierto muestra la tecla R corresponde al pin 11. Ahora sabemos que si hacemos los dos pasadores se toquen, que activarán la letra R. Es como funciona un teclado. Repita esto para cada tecla del teclado que vas a utilizar, haciendo una lista de esta información a medida que avanza.

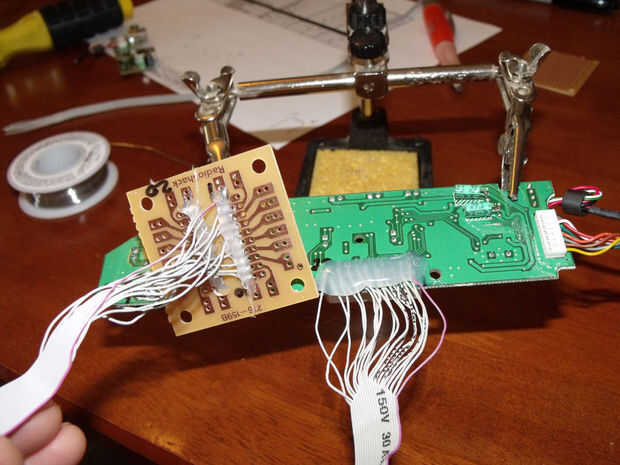

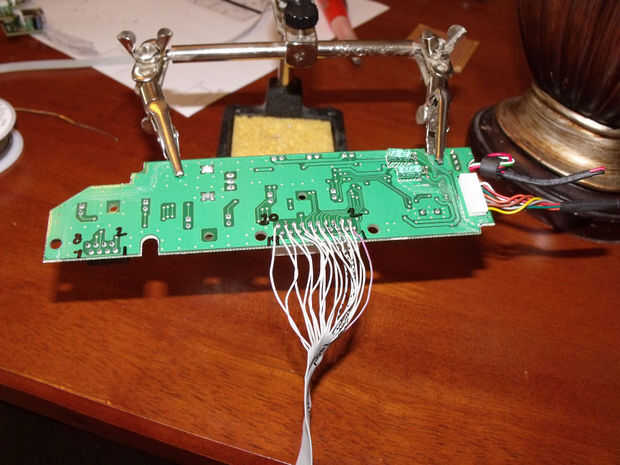

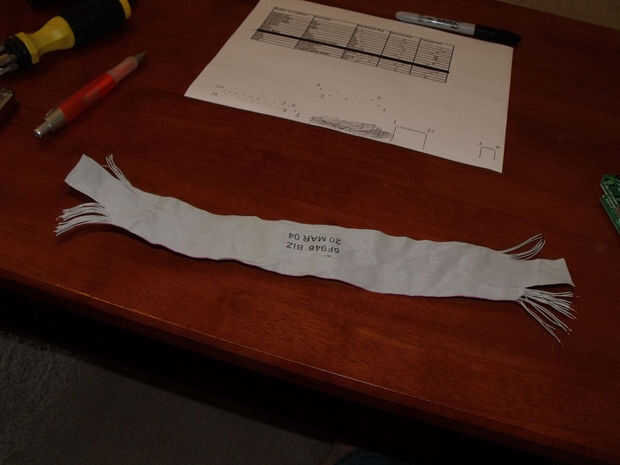

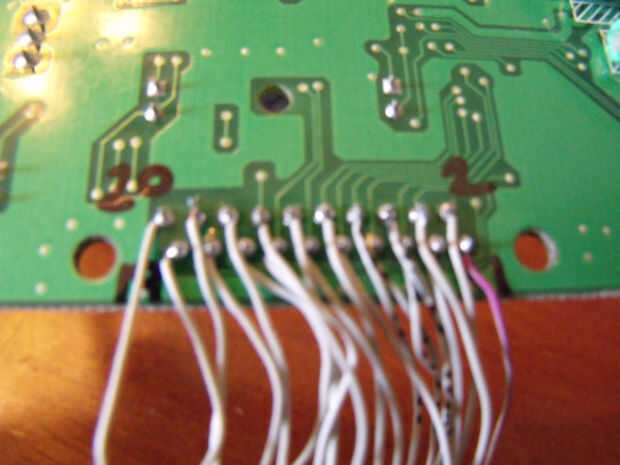

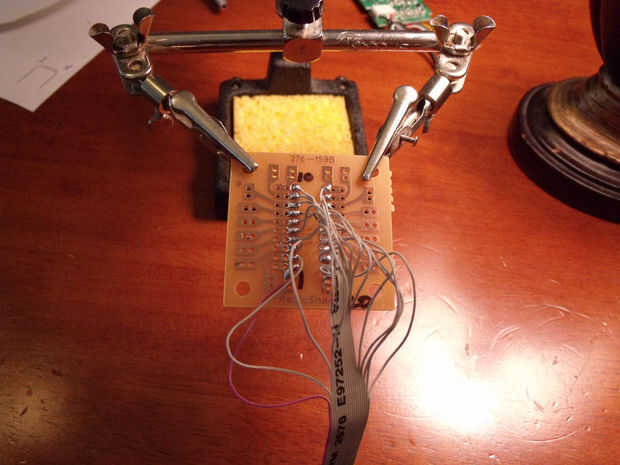

la soldadura de los cables entre los contactos que usted necesita y una placa de circuito de prototipos de radioshack. Un buen consejo es una vez que tenga su punto de soldadura hecho, sofocar la cosa entera en el pegamento caliente por lo que ningún cable accidentalmente consigue sacar.

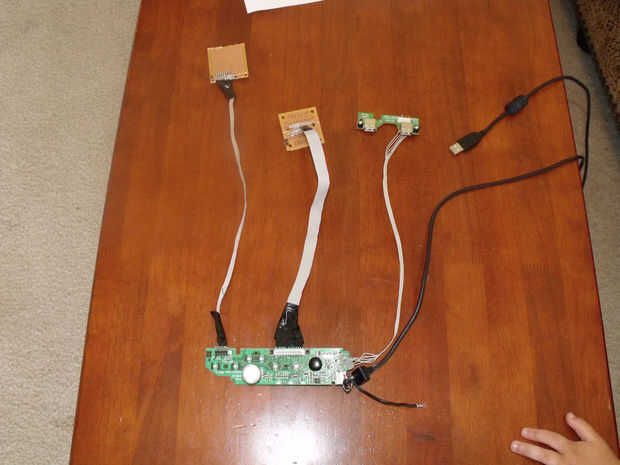

Una vez que la interfaz, se cable los botones a las placas de prototipado.
