Paso 3: Haga el panel de control

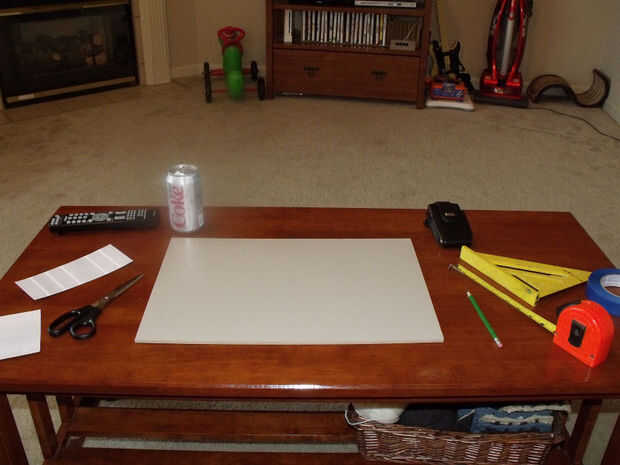

Pintar todo el tablero del color base de su elección

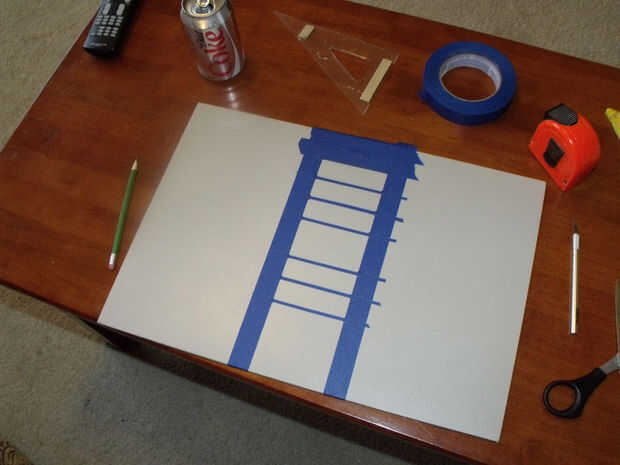

Enmascarar el diseño que desea utilizar con cinta de pintor

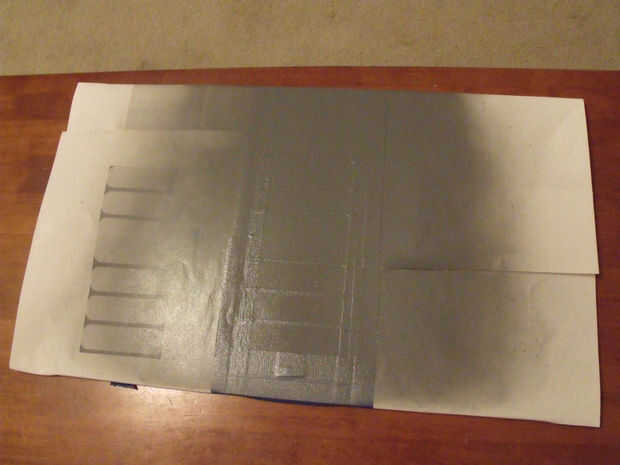

Pintar el tablero nuevo con un color diferente.

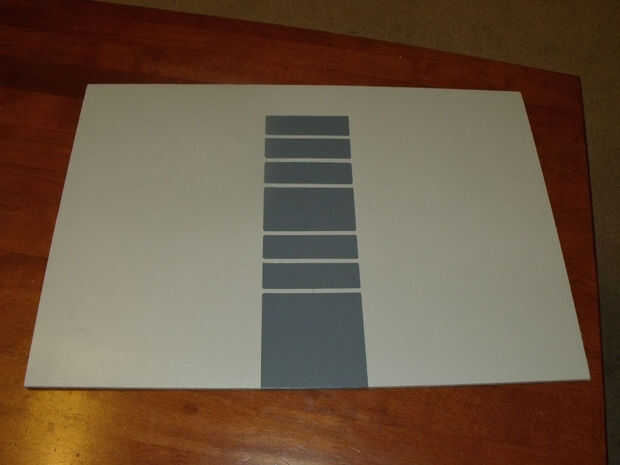

Retire la cinta de pintor para revelar su diseño.

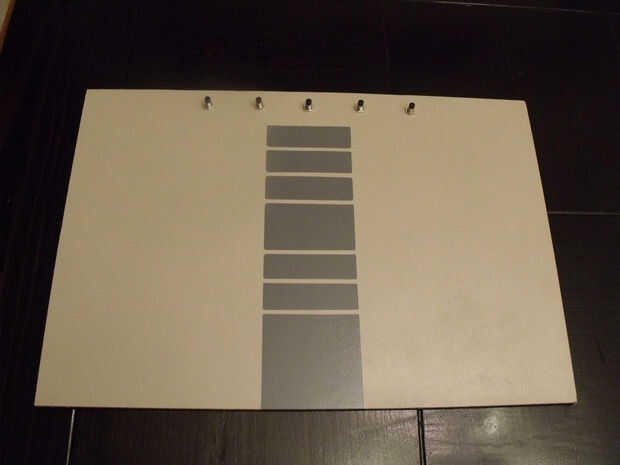

Taladre los orificios para insertar el joystick y los botones en.

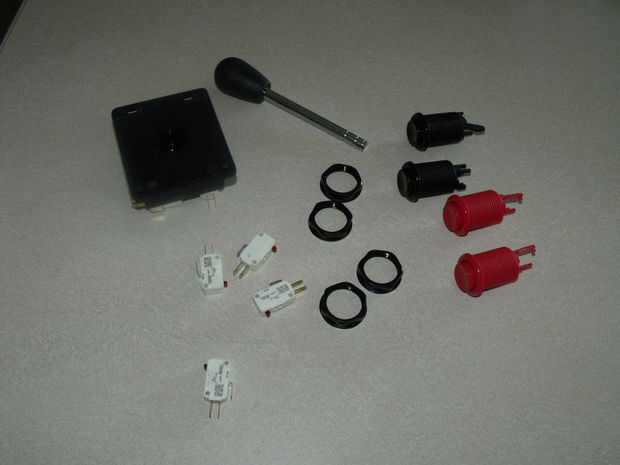

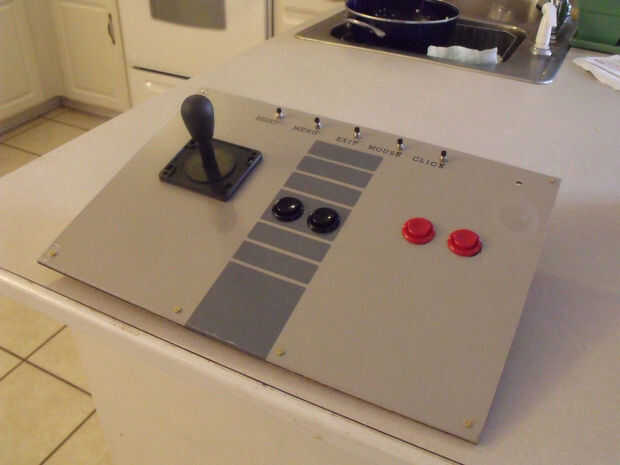

Instale todos los botones y joystick. Además puede instalar una pieza de plexiglás sobre el tablero de control. Lo hice y realmente lo hizo buscar mucho más agradable.
También puede etiquetar los botones si lo desea. Había etiquetado los botones secundarios, pero decidió dejar los botones principales sin etiqueta. Para el texto, usé rub en letras. Puede obtener estos de los pasillos de la reserva de chatarra en Hobby Lobby.
Ahora tenemos que conectar los botones a la interfaz.

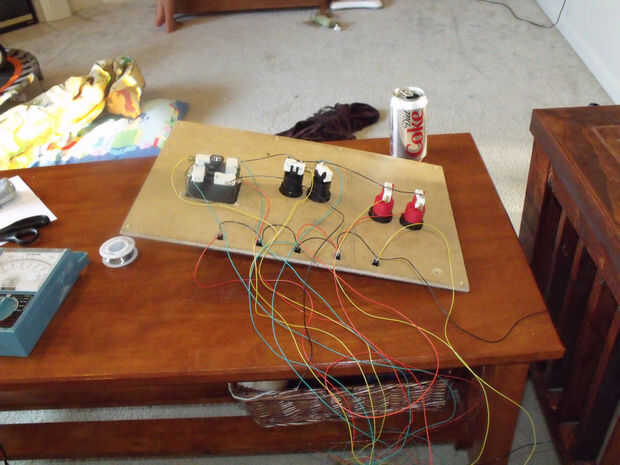

En la base de cada botón y palanca de mando es un microinterruptor. Alambre de la conexión a tierra con el conector de tierra que corresponde a ese botón. Los alambres normalmente abierto (NO) contacto con el extremo abierto que corresponde. Por ejemplo:
Mi un botón corresponde a la tecla Alt buscando en mi matriz, veo que la tecla alt es tierra pin 6 pin abierto 19. para el botón de un microinterruptor, suelde un cable desde la tierra al pin 6 de mi sistema de motivos. Entonces soldar un cable de NO al pin 19 de mi set de abre.
El botón A se realiza, ahora Repita con todos los demás.
