Cómo construir una turbina eólica de 'avispa' (2 / 5 paso)

Paso 2: La hoja

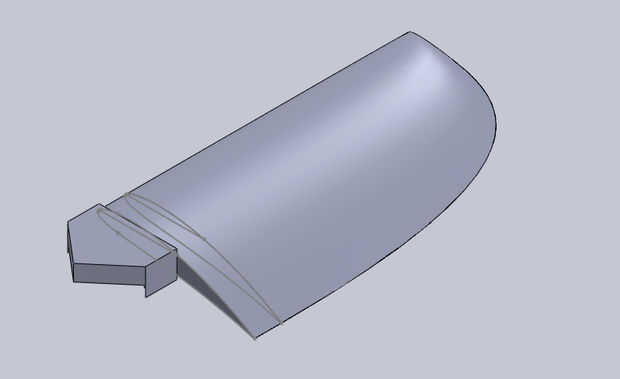

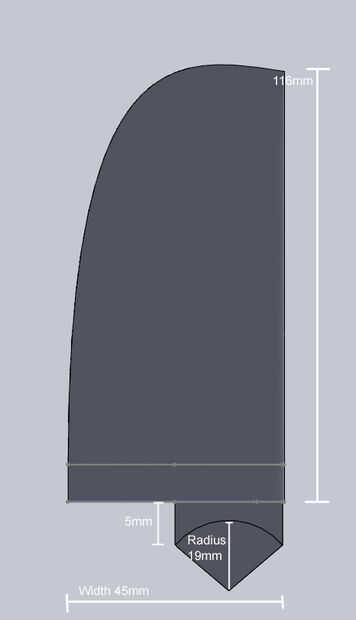

Las hojas fueron dibujadas en Solidworks.  Las coordenadas de una superficie de sustentación NACA 1412 fueron utilizados (datos proporcionados por www.worldofkrauss.com).   Esta superficie de sustentación específica fue elegido debido a su uso en aerogeneradores de eje horizontal ya.   La superficie de sustentación fue escalado a 45mm y sacó a 140mm, según lo utilizado en nuestras pruebas del prototipo anterior.   Mediante la función flex en Solidworks, curva la superficie de sustentación a 22.5°, esto se justifica mediante una ecuación que implica la longitud de la hoja y el ancho para calcular el ángulo óptimo para estas dimensiones específicas.  Una pieza triangular fue dibujada en la parte inferior de la hoja que se utilizará para los orificios de los tornillos y coloque la cuchilla en el eje.  Además hemos creado un labio en la fijación de la hoja al bloqueo más la hoja con el eje.

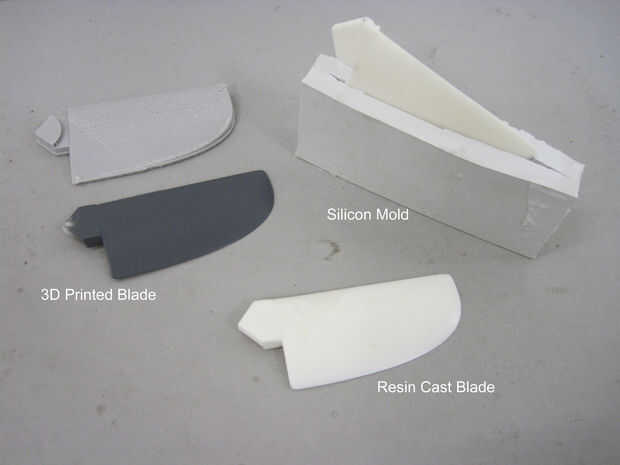

La hoja era 3D impreso con una impresora 3D rápida, entonces fue lijado y pintado en orden para un molde de silicona de la hoja a realizar.  Utilizando el molde, fueron emitidas tres láminas más con resina.  Este método de duplicación de la lámina era más barato que el 3D de impresión todos ellos.

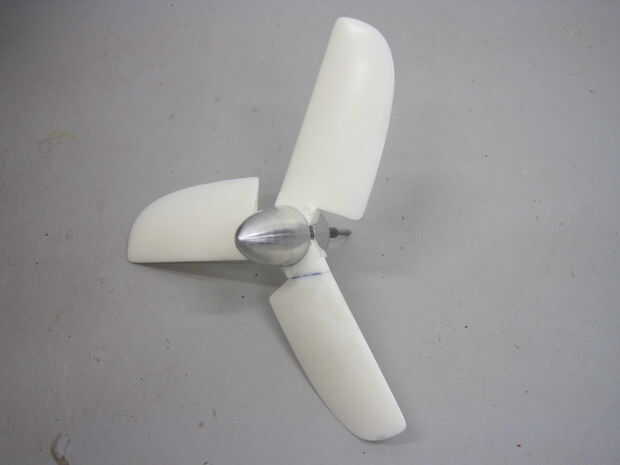

Dos agujeros fueron atornillados en cada accesorio triangular de las hojas, que corresponden a los orificios del eje.  Las hojas entonces se atornillan en su lugar sobre el eje y el ontop de nariz.
