Paso 4: El soporte y el eje
Metacrilato de
Rodamientos de
Aluminio
Madera
Tablero del MDF
Lámina de plástico
Engranajes de
Pegamento

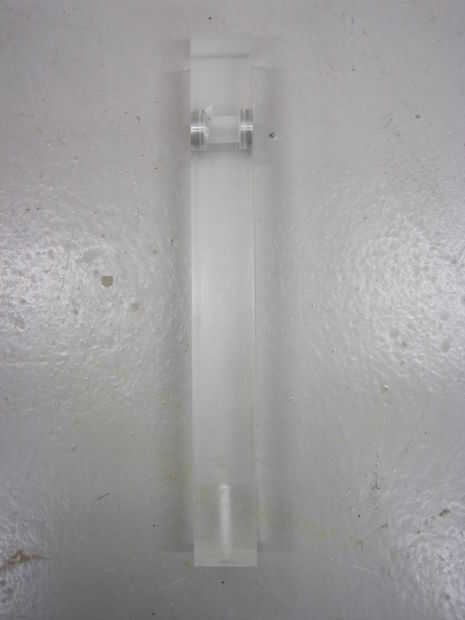

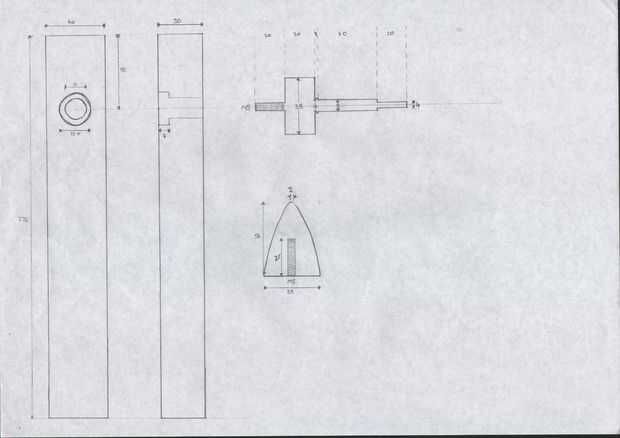

Para hacer el soporte hemos perforado dos agujeros en la cara de una de 40 x 30 x 276 bloque de metacrilato. El primer agujero va directamente a través del bloque de perspex y el segundo agujero va sólo 7mm de profundidad. Las dimensiones se dan en el diagrama.

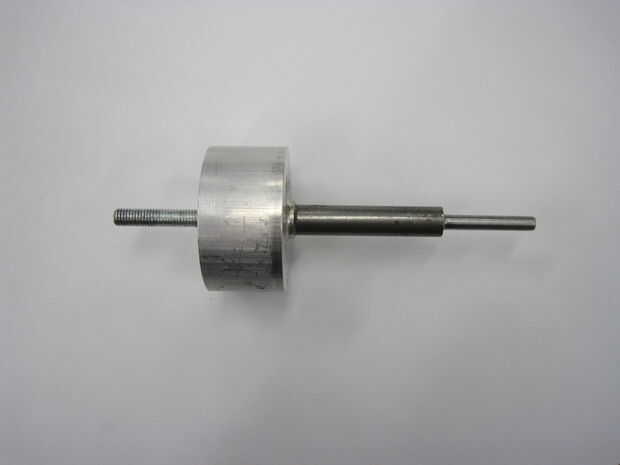

El eje se hizo entonces en torno a las dimensiones indicadas en este diagrama.
La parte M5 del eje estaba ensartada por lo que la nariz puede ser atornillada sobre él con algún pegamento en el hilo.

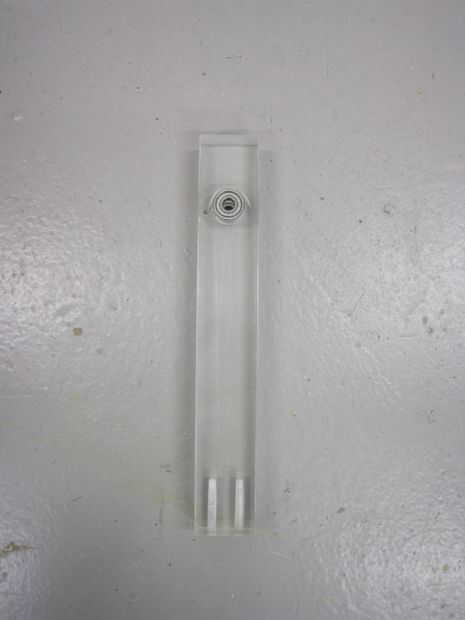

El diámetro 22,5 mm, agujero profundo 7mm alberga el cojinete. El eje y las ranuras en el cojinete. Utiliza un rodamiento de 22mm.
Debe asegurar el engranaje grande a la parte de 4mm del eje. Se utilizó un 4:1 cociente del engranaje del eje al generador.

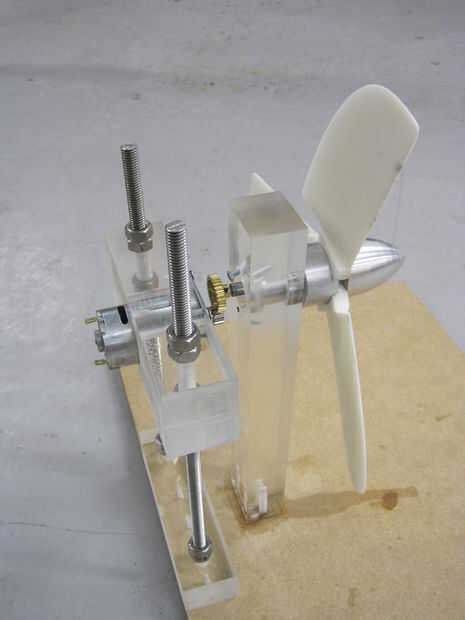

Para asegurar el soporte a la placa MDF podría perforar dos agujeros en el tablero y plexiglás y entonces rosque los agujeros de plexiglás y luego utilice una tuerca para sostener en su lugar. Necesita Avellane los agujeros en la parte inferior del tablero.
Sólo utilizamos pegamento. Utilizando pegamento era mucho más fácil de usar y para poder conseguir los engranajes alineados correctamente. Para garantizar que era seguro, nosotros super pegado más bloques de metacrilato para el tablero del MDF y la base del soporte de plexiglás y el bloque de base de metacrilato en la base del generador.
La parte más importante de asegurar el soporte es asegurarse de que el engranaje en el eje se alinea perfectamente con el engranaje del generador del generador.

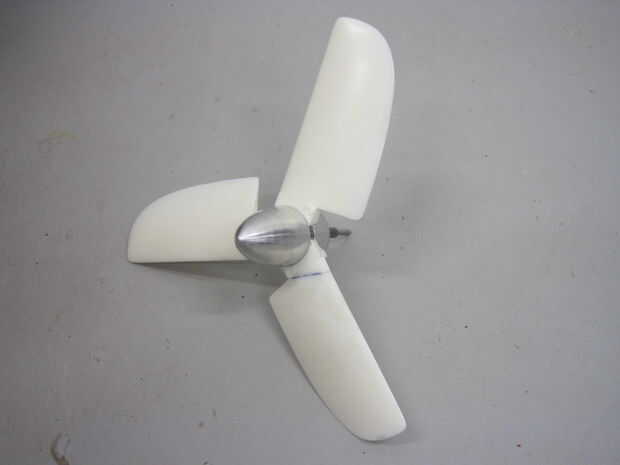

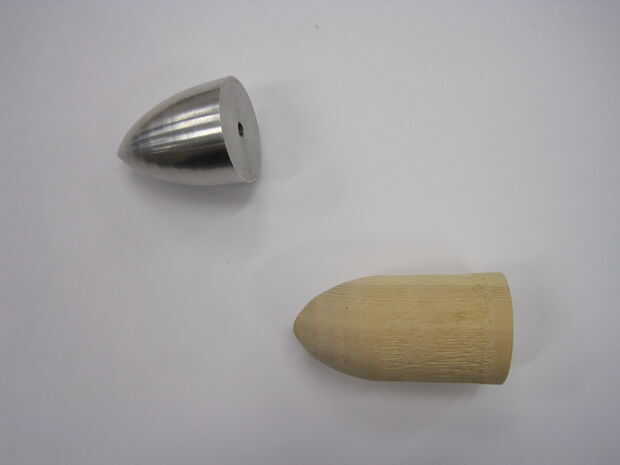

La nariz de la turbina de viento podría hacerse de aluminio en torno a las dimensiones indicadas en este diagrama. Para nuestra turbina, elegimos usar una nariz de madera en el torno y vacío la había cubierta para una superficie más lisa.
Después de que las cuchillas han sido atornilladas en debe enroscar la nariz con algún pegamento en la rosca interior.
