Paso 9: Instalar el cañón

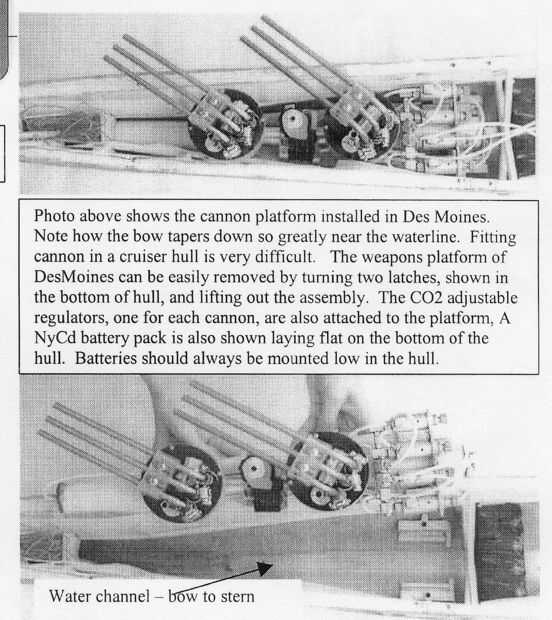

Phil S. ha sido un defensor de su cañón de montaje en plataformas modulares que pueden instalarse rápidamente para enganchar, ajustar o apernado a la parte inferior de la nave. Tim M. tuvo la plataforma modular el paso más allá uniendo postes que se cortan a nivel a la cubierta y aseguradas a la estructura de cubierta. Puesto que el método de Phil se modifica fácilmente a Tim a iniciar con que uno luego termine con idea de Tim. Personalmente me gusta método de Tim puesto que los tornillos que sujetan el montaje de la plataforma en su lugar son mucho más fáciles de acceder.
Crear un patrón de papel para la placa base de tu arma. Si va a instalar un par de cañón en la misma placa se trabaja mejor si la placa base es lo suficientemente largo como para que se la pega al menos ½" adelante y atrás de sus dos cañones. Si están girando el cañón necesita ampliar la longitud de la placa base para alojar el dispositivo de rotación. Si has seguido las instrucciones para el canal de agua debe cortar un 2.5" ancho trozo de papel y la cinta se centra en el canal de agua. Hacer más de largo suficiente para que tenga papel para trabajar con. A continuación mida los planes para determinar la ubicación del centro de la turret(s). Transferencia de esta medición para el pedazo de papel en la parte inferior de la canal de agua. También Marque el waterchannel sí mismo en esos lugares para saber donde poner la plataforma más tarde. Se sientan los dos cañones y el servo de rotación en y medida para que estén en las posiciones correctas y centrado. Utilice un lápiz para marcar el borde delantero y a popa de su plataforma. Usted quiere hacer el patrón de tiempo suficiente para que usted pueda ver y borde en ambos extremos. Esto le dará un lugar para atar la plataforma a la parte inferior de la cubierta, que se explicará más adelante. Quite el cañón. Retire el papel y dibujar su popa y para extremos de la placa. Ahora dibujar una ½" ancho 1" profunda rectángulo centrado en los extremos de proa y popa de tu modelo de placa base. Dibujar una X en este rectángulo como lo recorte para hacer una forma de horquilla en cada extremo que se permita su placa base. Cortar la placa de base para su cañón de ¼" pieza gruesa de madera contrachapada de 5 capas. Utilizar sus marcas localizar la posición de central para cada torreta y un conjunto de 9/32 a través de para sujetar el cañón.
Retroceder a su base en la waterchannel y alinéelo con las marcas en el canal de agua y asegúrese que esté centrado. Trazar los lados de las horquillas en la parte inferior del casco, así como los bordes de la placa base de proa y popa y retire la placa base. Cortar dos rodajas de ¼" de un ½" por ½" pedazo de madera para formar dos bloques de la guía. También corta cuatro ½" largos trozos de madera de ¼" x ¼" madera para formar cuatro paradas. A continuación pegar los bloques de guía sobre las marcas hechas en la parte inferior de la canal de agua con algunos epoxy para que alinee los bordes exteriores de la placa base y entre las marcas para los lados de la "horquilla". Pegar también las paradas en la parte inferior del casco al final de cada "tang" de las dos "horquillas" de la placa base. Mientras que usted está esperando el epoxi fijar aplicar una buena capa de pintura o de epoxy para tu placa base. Después de los bloques de guía se mezcla un poco más de epoxy y recubrir los bloques de guía y parar bloques completamente. Nota los bloques de guía centrará su placa base de la pistola, mientras que las paradas evitará que móviles de popa.
Cuando todo esté seco colocar los cañones a la placa base con el tornillo suministrado. Uso de algún adhesivo de silicio para que los cañones no girará. Prueba de ajuste en el casco antes de establece el silicio.
Ahora es necesario instalar una plataforma para su servo de rotación. Primero Mida la profundidad del casco en la ubicación donde desea poner el servo (generalmente directamente atrás del cañón B o prólogo del Cañón C). Si tienes unos 4" y al menos una capa de la superestructura por encima de la posición del servo entonces usted será capaz de montar el servo boca abajo. Cortar cuatro piezas de 1/4 "x 1/4" de madera dura 1 y 7/8" pulgadas de largo serán las piernas. Corte dos piezas 3 pulgadas de largo para rieles y corte dos piezas 2.5" de largo para servo admite. Epoxy de dos patas a cada tren en cada extremo, dando por resultado una forma C 3" alto y 2.125" de ancho. Ahora las piernas de cada riel establece en el borde exterior de la placa base del cañón para que los rieles paralelas a la batería de cañones y están cerca del borde del compartimiento del cañón de epoxy. Ahora Perfore orificios piloto de 1/8" en sus soportes del servo para que los orificios de montaje de servo están centrados en el apoyo. Los soportes del servo se sientan en la parte superior (lado del tambor) de agujeros de montaje de servo. Probablemente usted necesitará usar una herramienta dremel para moler abajo una pestaña poco molestosa que por lo que el apoyo encuentra a nivel. Atornillar el servo en el apoyo con #6 x ¾" tornillos y tuercas. Invierta esta Asamblea y los rieles por posición a horcajadas. Usted querrá cadena por sus correas de transmisión o cables en este punto (ver otro artículo). Con su sistema de impulsión en lugar tirar el servo a lo largo de los rieles hasta la unidad de cables de cinta son tensados. Luego perforar 1/8" piloto a través de los soportes y en los rieles. Fijar en lugar de #6 x ¾ "tornillos para madera.
Ahora necesitará decidir cómo desea bloquear la plataforma de cañón. Puede poner su bloqueo de las lengüetas en la parte inferior del casco o extender pilares encima de la plataforma de cañón para que la cubierta puede ser conectada a él y entonces utilizada para bloquear las armas en lugar. Como dije antes prefiero el método de cubierta aunque sea un poquito más de trabajo porque como plomo y alambre su barco las manos abajo a la parte inferior para bloquear la plataforma en su lugar puede llegar a ser complicado.
Si desea utilizar el método simple de la cerradura de la parte inferior aquí es qué hacer. Taladre un agujero de 1/8" a través del centro de la derecha a través del fondo de su casco el bloque de guía. Sí a través de la parte inferior del casco. Utilice el cono en forma de lijado accesorio para su herramienta Dremel para flare el agujero en la parte exterior del casco para que ras puede montar un tornillo. Tomar un 1.25" largo montaje #8 tornillo de máquina y atornillar desde el exterior y la cubierta de algunas epoxi para un sello hermético. Luego cortar dos piezas de ½" por ½" madera 1 pulgada de largo. Perfore un agujero de 9/32" a través del centro. Pintar piezas y deje seco. Luego deslice éstos sobre el tornillo de máquina y asegure con una tuerca de seguridad de nylon. Hacerlo apretado pero no dos a girar. Gire este cierre tan paralela con los lados de la waterchannel. Si une los bloques de guía en el lugar correcto y corte las "horquillas" profundas suficientemente tu placa base debe ser capaz de ir alrededor de los seguros. Tratar de girar los cierres si la placa base de la abrazadera demasiado Retire el pestillo e instale una arandela fina entre el bloque de la guía y la barra de cierre.
Si desea fijar la cubierta a la placa base, siga estos pasos. Primero cuidadosamente Mida la altura de las piezas expuestas cuatro de la plataforma de cañón (dos en cada extremo) en la parte inferior de la cubierta y cortar dos piezas de madera ½ "x ½" este y epoxy a la plataforma. Ahora debe tener cuatro pilares que se extienden desde la plataforma hasta la parte inferior de la cubierta del buque. Usted quiere cubrir la parte superior de sus pilares en epoxy y algunas fina de fibra de vidrio para evitar que se resquebraje la madera al tornillo de la cubierta que (recordar perforar orificios). También pintar todos los pedazos de madera para prevenir daño del agua. Dependiendo de cómo robusto sus pilares son puede que necesite añadir algunos soportes transversales diagonalmente desde la parte superior de cada pilar a la plataforma a medio camino entre pilares. En el cañón tendrás que trabajar en el cañón. Recuerde, una vez en el barco su posición de guía bloques y se detiene que el cañón los pilares sólo impedir el cañón apareciendo. Los robustos pilares es sobre todo por lo que se puede quitar el cañón para el mantenimiento
