Paso 3: Insertar las resistencias y los botones en la placa

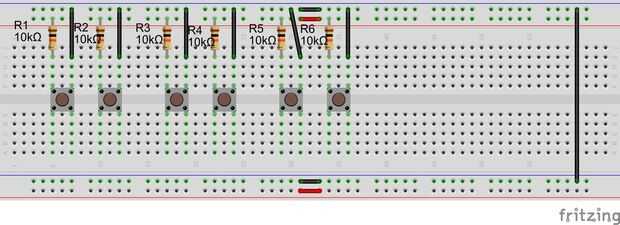

Introduzca cuidadosamente los interruptores de botón como se muestra en el diagrama. Inserté el pin 3 y pin 1 a la parte superior de la placa, pero puede hacerlo con el pin 2 y 4 en la parte superior si lo prefiere.
Apenas para la referencia una vez más, los interruptores se insertan en esta orientación:
1 de 3
2 de 4
No importa qué forma redonda insertar las resistencias como las piernas entran en los agujeros correctos. Recortado las piernas hacia abajo un poco para darles un agradable perfil bajo en el protoboard.
Las resistencias conectarán del interruptor de botón del Pin 3 a la línea de 5v de Arduino, y los cables negro conectan el Pin 1 del interruptor pulsador a tierra, completando el circuito. Para los cables de tierra, no utilice los cables de puente macho/macho, pero en su lugar utiliza algún alambre de cobre delgado y aislado que tenía por ahí, lo hice para que los cables no demasiado sucios, pero si no tienes cualquier cable de repuesto, los cables de puente macho/macho funcionará bien.
Usé 4 pequeños trozos de alambre de cobre aislado para conectar los lados izquierdo y derecho de carriles de la energía de la placa en la parte superior e inferior, y el cable negro a la derecha se utiliza para conectar la tierra del Arduino, a la tierra de la batería que se utiliza para alimentar los servos. No te pierdas este paso. Debemos hacer que todos los planos de tierra (de Arduino y los servos) están conectados entre sí.
