Paso 4: Adición de los servos y el Arduino al circuito
El siguiente paso es instalar los servos.
Aquí saqué 2 cables de puente macho/macho y les inserta en el extremo hembra de 2 cables de puente macho/hembra. Esto duplica la longitud del cable, lo hice porque planeaba utilizar los servos en un robot y quería asegurarse de que los cables no restringen el brazo del robot se movió.
Después de esto inserta los conectores hembra del motor servo (para tierra y corriente)

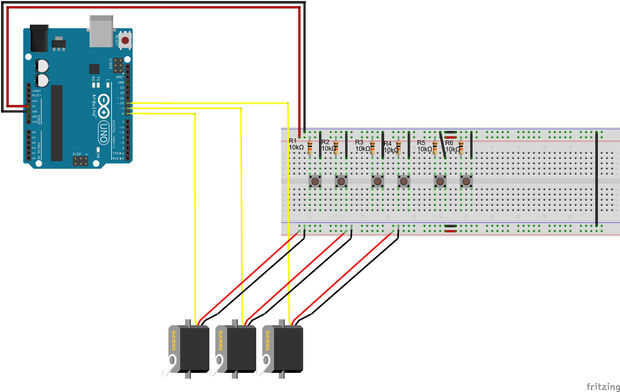

A continuación, conectar la alimentación y tierra cable del motor servo en los carriles de alimentación inferior (vea el diagrama para una vista más detallada.) El servo va en los carriles de alimentación inferior ya que se alimenta por una batería externa.
Después de eso, me extendió la longitud de 1 cable más, introduce un extremo del motor servo' s señal pin y el otro extremo en el Arduino en el pin digital 8.
Repetí este proceso con los otros dos servos hasta que me levanté el conjunto se muestra en el diagrama anterior. Después de conectar los servos, utiliza dos cables extendidos para conectar la línea de alimentación de 5v de Arduino, línea a la placa a tierra.
