Paso 5: Conectar el pin de señal de los pulsadores para Arduino

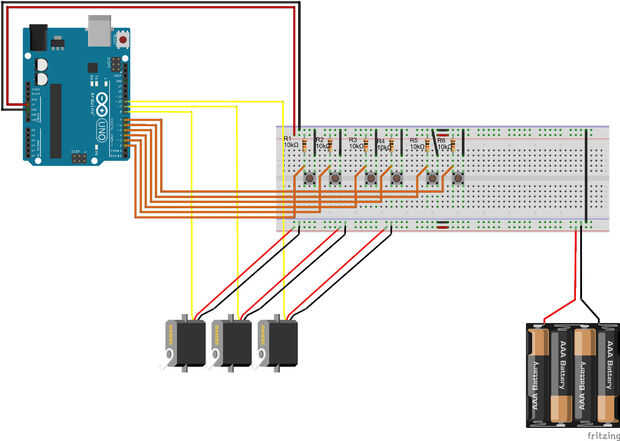

Este paso es donde los cables pueden ser un poco desordenados, pero el diagrama de arriba muestra donde conecta, en principio a la izquierda y trabajo a través de la placa teniendo cuidado de no desplazar los cables de medida que avanza. Es importante conseguir los cables conectados correctamente en esta etapa o su pulsar un botón hará cosas inesperadas!
No es necesario usar cables extendidos para esta parte, pero lo hice, como que me deja ocultar los cables alejados de los botones. Las curvas que he puesto en los cables son solamente para mantener el esquema fácil de entender.
Después de esto, lo único que queda por hacer con la configuración física es a todo dar un buen cheque e Inserte los cables de la batería pack en los rieles inferiores de energía. Tengo un interruptor de encendido en mi batería para insertar los cables, si no tienes un interruptor de encendido/apagado, puede que la batería del circuito hasta que esté listo para usarlo. Servos siempre trabajan cuando están recibiendo energía, y pueden comer hasta una potencia de las pilas muy rápidamente si no tienes cuidado.
OK, es la configuración física de hecho, ahora tenemos un paso final antes de que podemos utilizar nuestros motores servos y botones - programación Arduino!
