Paso 2: Cómo conectar el receptor al Chip de interfaz de VEX

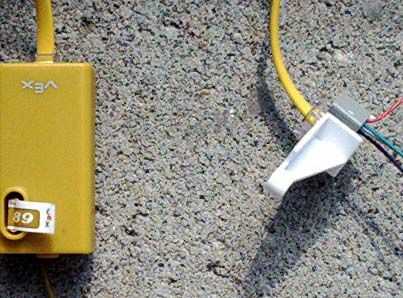

El receptor "VEX" viene con un cable amarillo. Enchufe el cable en el receptor "VEX", el otro extremo del cable se conecta a un conector de auricular de teléfono. Usted debe comprar al gato. Pues no sé los colores de los cables que salen de tu gato; Voy a referente a los hilos del cable amarillo. Si nos fijamos en el cable amarillo se verá 4 cables que son de color amarillos, verde, rojo y blanco. El hilo amarillo obtiene conectado a + 5 voltios. El cable verde es la señal y se obtiene conectado al pin 6 en el chip de interfaz. El hilo rojo es conectado a tierra. El cable blanco no se utiliza.
Necesita conectar un 4,7 K Levante la resistencia del pin 6 en el Chip de interfaz a los + 5 voltios. También tienes que conectar un condensador de 2200 uf a través de los cables de alimentación cerca del receptor "VEX".
2 el PIN es un pin de entrada. Debe ser atado con alambre y no flotando. Puede ser conectado a + 5 voltios o de tierra a través de una resistencia de 47 ohm. También puede ser conectado al pin 14.
Opción 1: pin 2 alta le dará toda la gama de energía a los motores.
Opción 2: pin 2 baja dará medio la gama de energía a los motores.
Opción 3: pin 2 conectado al pin 14. Cuando se presiona el botón superior canal 6 da toda la gama de energía a los motores. Cuando se presiona el botón de canal 6 inferior da medio la gama de energía a los motores.
