Paso 2: Conectar los componentes

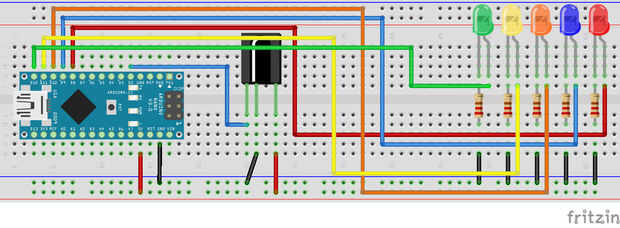

Guíese por el diagrama esquemático arriba para conectar los componentes.
Primero conectar el GND de Arduino en el riel de azul en el protoboard y 5V para el carril rojo sobre la protoboard.
En segundo lugar, conecte el receptor IR:
Conectar la clavija de la señal desde el receptor IR en PIN 2 en el Arduino.
Conecte el conector de tierra del receptor de IR a la tierra en el protoboard.
Conectar el pin VCC del receptor IR para el + tren ve rojo sobre la protoboard.
En tercer lugar conectar los LEDs:
Empieza con el LED rojo, conecte el extremo largo del LED al PIN 8 del Arduino y el extremo corto a una resistencia y luego a la tierra en el protoboard.
Entonces el azul LED, conecte el extremo largo del azul LED al PIN 9 del Arduino y el extremo corto a una resistencia y luego a la tierra en el protoboard.
Luego condujo la naranja, conecte el extremo largo del LED naranja al PIN 10 del Arduino y el extremo corto a una resistencia y luego a la tierra en el protoboard.
Entonces el LED amarillo, conecte el extremo largo del LED amarillo al PIN 11 del Arduino y el extremo corto a una resistencia y luego a la tierra en el protoboard.
por último el LED verde, conecte el extremo largo del LED verde al PIN 12 en el Arduino y el extremo corto a una resistencia y luego a la tierra en el protoboard.
