Como controlador de Motor L293D Freeform A (1 / 8 paso)

Paso 1: materiales

No necesita mucho para hacerlo. Todo lo que necesitas es:

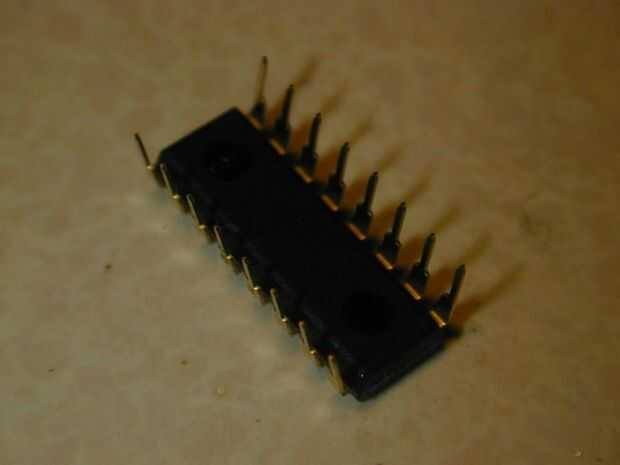

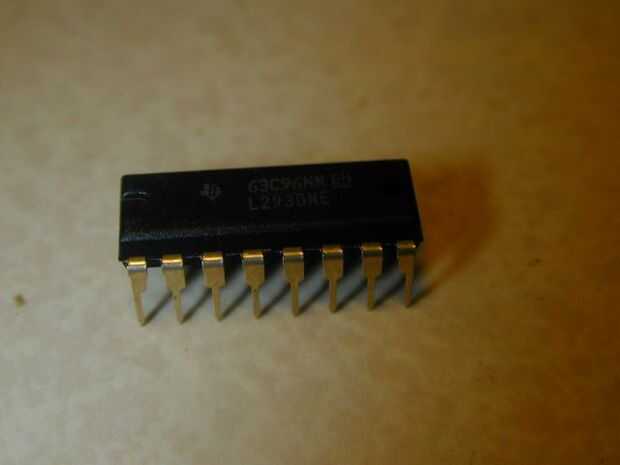

(1) L293D IC--el conductor del motor.
Puente pequeño (1) alambre--sólo debe ser aproximadamente 1" de largo.

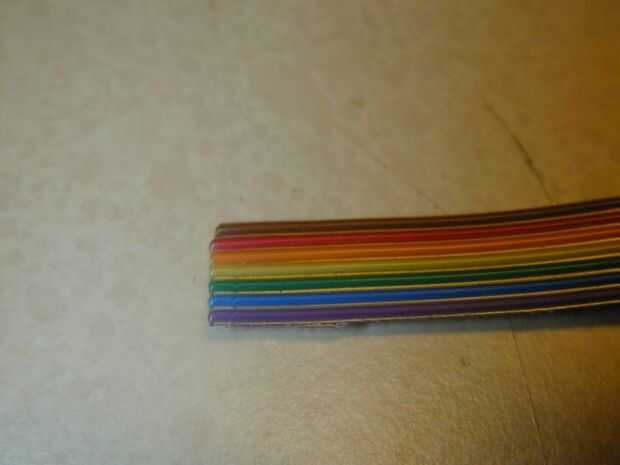

(1) pieza de cable de cinta--12 filamentos, o una pieza de 8-strand y una pieza de 4 hebras.
(5) cortas pedazos de tubería de encogimiento de calor--nunca es bueno que se pone en cortocircuito las conexiones.

También te necesita alambre cortadores, separadores, soldadura y un cautín.
