Paso 1: Diseño General
De hecho quiero controlar muchas luces, e incluso servos para mover cosas alrededor, por lo que aunque usar un Arduino abordo conectado a mi PC por el puerto USB, función comandos específicos enviar a la Junta, este último específicos salidas encendido/apagado del interruptor, o mueve servos específicas a un determinado ángulo.
Envío de comandos desde el PC se puede hacer directamente desde el IDE de Arduino o escribiendo un programa en cualquier lenguaje que soporta comunicación serial. La última opción proporcionan flexibilidad para diseñar una aplicación específica, que hice para el proyecto de la oficina, pero para este Instructable vamos a usar el IDE de Arduino para probar la interfaz y le permiten explorar la creación de una aplicación específica para su propio uso (en cualquier caso, utilicé Java para escribir la aplicación lógica y control, hágamelo saber si usted tiene alguna pregunta a este respecto)
Material necesario:
1 - placa Arduino, usé el Nano
2 - Sainsmart 8 canales 5V Solid State Relay (relé) módulo Junta. Se trata de un gran tablero barato y fácil de usar, permitiendo la conmutación digital aislada de 8 relés SSR utilizando un 5 DC, fuente de mA 160 cuando todos los canales en (descargar esquema)
Caja de conexiones eléctricas de 3 (10 puertos están bastante)
4 - USB mini de cable
Cable de alimentación 5
6 - acordes de extensión de servos 2
7 - 8 tomas de corriente eléctricas
8 - 2 servomotores, las especificaciones (esfuerzo de torsión y velocidad) depende de lo que vas a utilizar para.
9-conjunto de luces de advertencia, dependiendo de sus necesidades (esta es lo que tengo)
9 - algunos cables
Diseño:

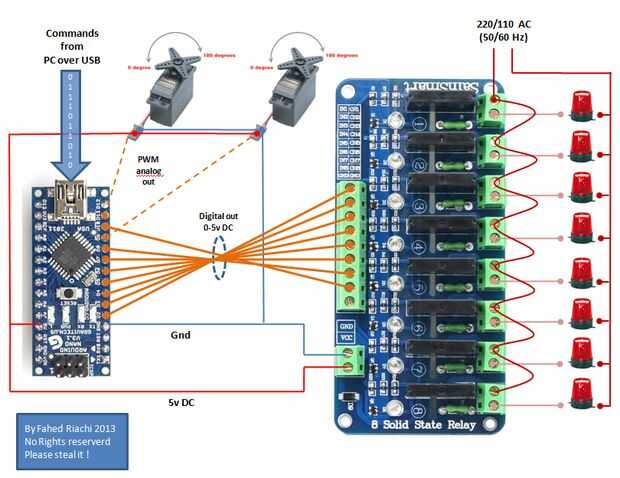

A continuación se ofrece el diseño en general, en lugar de las luces de advertencia se puede poner cualquier carga AC, dado que cada carga no exceda de 2 Amp máximo y opera a 220 VAC max:
