Cómo controlar "cosas" de tu PC (2 / 4 paso)

Paso 2: El código y prueba básica

Ser fácilmente capaces de identificar y controlar salida/cargas en el tablero, escribió un sistema de códigos, basado en números enteros en llano, cada código causará una salida determinada ir ON/OFF, semejantemente para los servos, 2 rangos de códigos se utilizan para controlar 2 servos por separado con el movimiento de paso 100 para poder mover el servo de 0° hasta 180°

Ejemplos:
-Enviando que el código 11 pondrá luz 1 on, enviando 10, apagará
-Enviando que el código 200 moverá el servo a 0°, enviando 250 se moverá el servo a ~ 90°
-Envío de 1000 volverá atrás lista de todas las alarmas definidas en Arduino y su pin asignado, separados por un punto y coma;

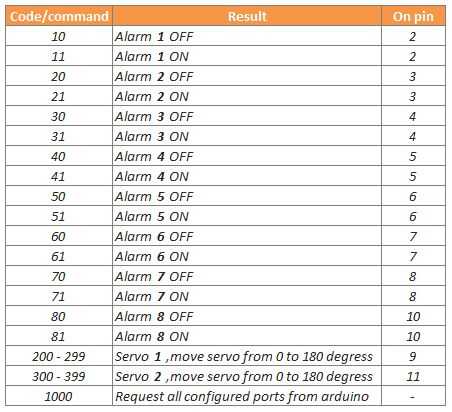

Esta lógica se aplica a todas las salidas, a continuación está la tabla de asignación de todos los códigos:

Solo Descargar el IDE Arudino, yo estoy usando la versión 1.5.4, entonces abrir el adjunto código en el IDE, verificar y cargar. Asegúrese de que seleccione la Junta de Nano en la lista de tablas (Herramientas > tabla), también el puerto COM correcto donde está conectado el Nano (Herramientas > Puerto)

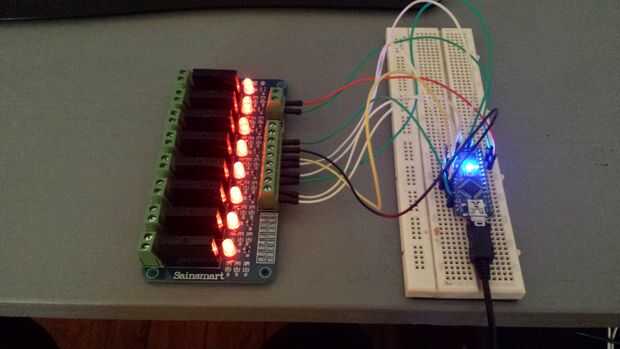

Si todo va bien, prueba todas las salidas, ahora simplemente conectando un 220 Ohmios resistencia de un Led, donde la negativa llevó la pierna va al pin Arduino Grd mientras que el positivo va a la salida de prueba. Como alternativa, puede conectar el tablero SainSmart 8 SSR para el Nano para un test de end-to-end rápido, seguir el diseño general en el paso 1, puede utilizar los cables de puente para hacer su vida más fácil al conectar el Nano la SainSmart.

Abra el IDE de Arduino serial monitor (Herramientas > Serial monitor), asegúrese de que la velocidad en baudios seleccionada es 9600, luego escriba un comando de la tabla y compruebe si se Obtén resultados correspondientes como se esperaba. Bastante recta hacia adelante, ¿no? :)
