Paso 3: Hacer una caja y conectar la electrónica

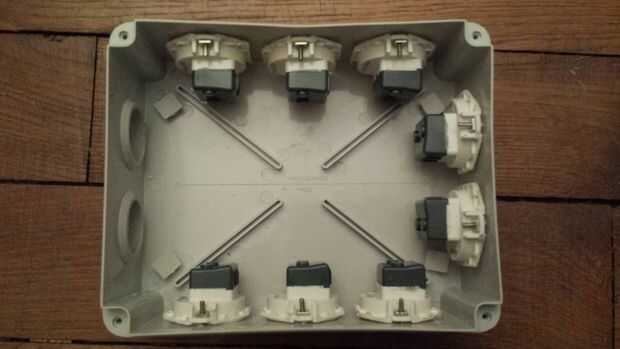

Construir cualquier cuadro suites sus necesidades, básicamente esto es donde usted necesita poner toda la electrónica y aislar a 220 VAC de manos. En mi caso y desde la advertencia luces tengo adaptadores de uso, así que conseguí una caja eléctrica estándar de 10 puertos, además de 8 tomas de corriente eléctricas, entonces fijado las tomas en cada puerto.
Junta Directiva SSR

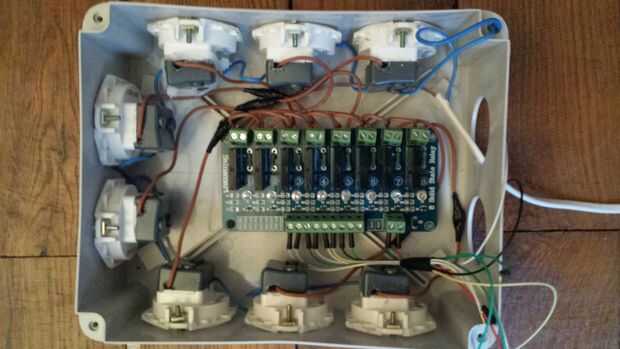

Para el cableado, todos los zócalos deben conectarse en paralelo y para reducir el cableado en la caja, me encontré un cable (azul) que vendrá de la red eléctrica, a través de todos los sockets (les soldadas en su lugar para tener una conexión segura), luego soldar un cable pierde (marrón) en la segunda punta en cada toma, (esto es donde más tarde se conectarán las salidas SainSmart) , Luego colocar el tablero de SainSmart SSR y conectado cada uno toma perder alambre a una de las salidas de la Junta Directiva SSR.
Por último, conectar el cable de alimentación, un cable (no importa que uno) al alambre que atraviesa todos los zócalos (azul) y otro cable al cable de corriente a través de todos los puertos de salida en el tablero SSR (marrón) (refiérase al paso 1 para diseño de conexiones), también preparé el cableado para el Arduino (abajo):
ADVERTENCIA: Asegúrese de que asegurar y aislar la expuestas todo el cableado y nunca alimentar mientras trabajaba en el interior de la caja.
Arduino y otros cables

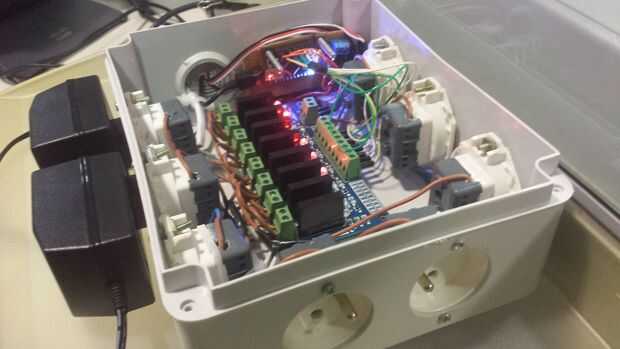

Fija el Arduino Nano del lado caja y había conectado a la tarjeta SSR según el diseño en el paso 1, luego funcionó los cables USB y Servo de la caja, luego conectar 2 de las luces de advertencia a los puertos 1 y 2 para probar:

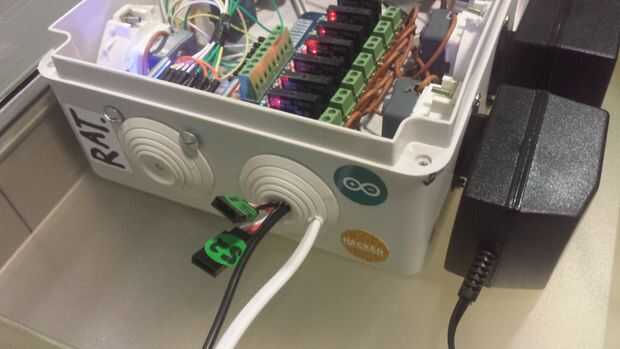

Los servos, alimentación y los cables del USB:
