Paso 3: El protector de conductor del Motor

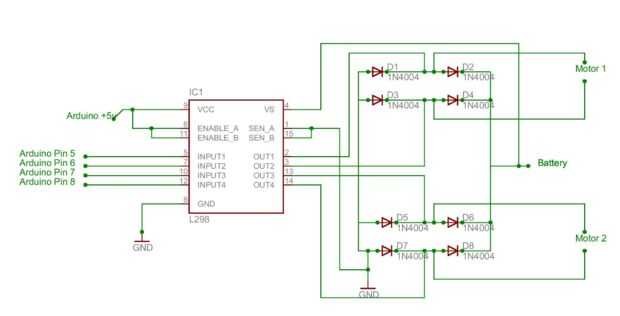

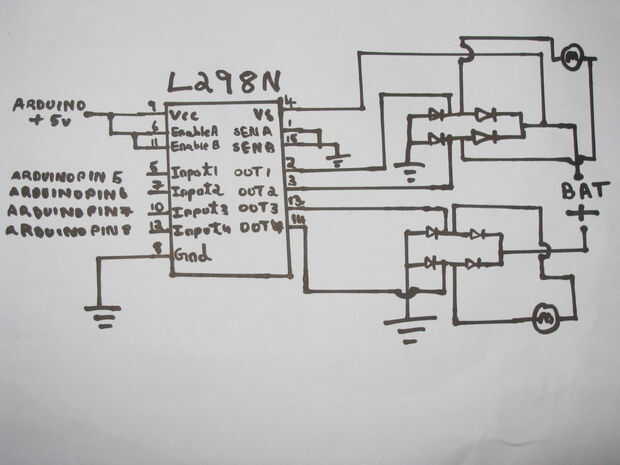

Ahora les mostraré cómo hacer tu propio escudo de driver motor L298 para el arduino.
Lista de piezas
1. L298N doble puente H IC
2. IN4004 diodos
3. burg tiras
4. un estándar PCB (circuito impreso)
5. disipador de calor
6. básicas herramientas y algunos cables
El puente H L298n
Estaba siendo el principio básico de un puente en H capaz de controlar la dirección del motor, es decir, hacia adelante o hacia atrás. Esto se logró al administrar el flujo de corriente a través de elementos de circuito como transistores. La formación se ve como una H y es donde se pone su nombre – puente en H. El L298 utiliza este principio para controlar los motores.
Manual de reparacion
Hice mi escudo en un universal que PCB con tiras de burg espaciado para ir en cabeceras de arduino en lugar de cables separados, lo que hace fácil de usar.
