Cómo controlar el servo con controlador de play station 2 (3 / 5 paso)

Paso 3: El circuito

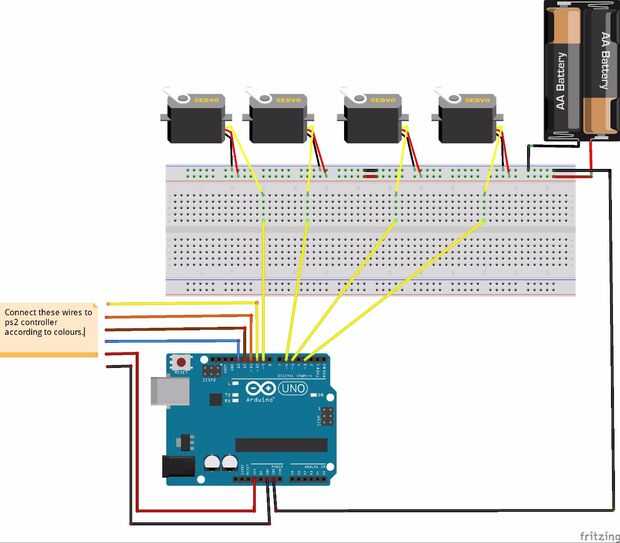

Circuito aquí es bastante simple.just Conecte el servo de la siguiente manera:-

servo 1---> pin digital de Arduino 9

servo 2---> pin digital de Arduino 6

servo 3---> pin digital de Arduino 5

servo 4---> pin digital de Arduino 3

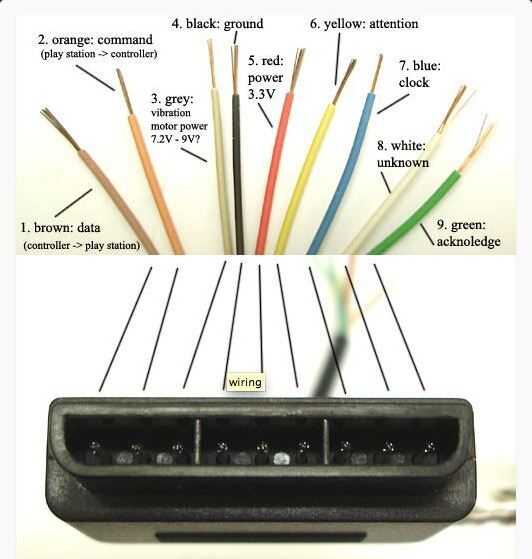

Ahora conectar mando ps2 a arduino

Datos---> pin digital de Arduino 12

Reloj---> Arduino pin digital 13

Atención---> pin digital de Arduino 10

Comando---> pin digital de Arduino 11

Nota- Si se utiliza fuente de energía externa para los servos no te olvides Únete GND de arduino y potencia de la fuente.
