Paso 2: Configurar el hardware!
conexión de un pulsador en el pin 4 en su arduino 5V y tierra, resistencia de 10 k
conectar la clavija del centro de tu potenciómetro en pin analógico 3 en su arduino y los pernos laterales a 5V y tierra
Conecte el cable largo («+») del indicador LED al pin 2 de tu arduino con un 470 ohm (o cualquier resistencia funciona) resistencia y el corto ("-") conducir a tierra
Conecte el cable largo («+») de la IR LED al pin 3 de tu arduino con una resistencia de 100 ohm y la corta ("-") a la tierra

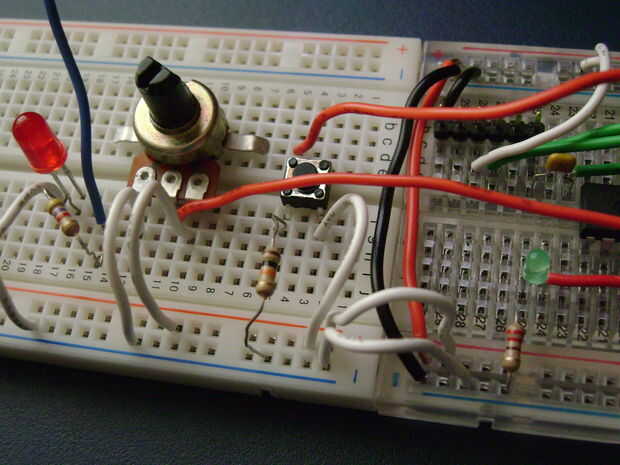

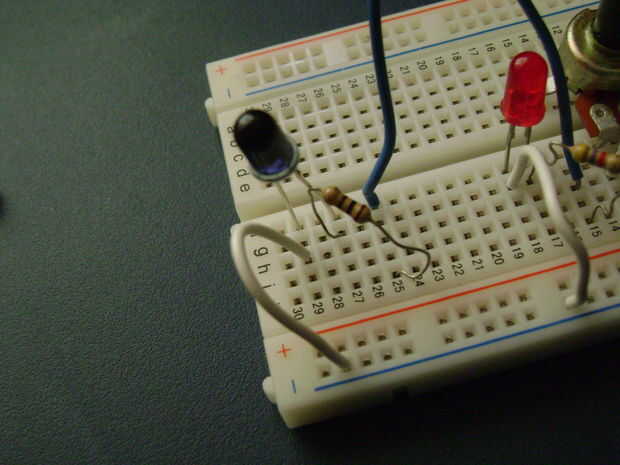

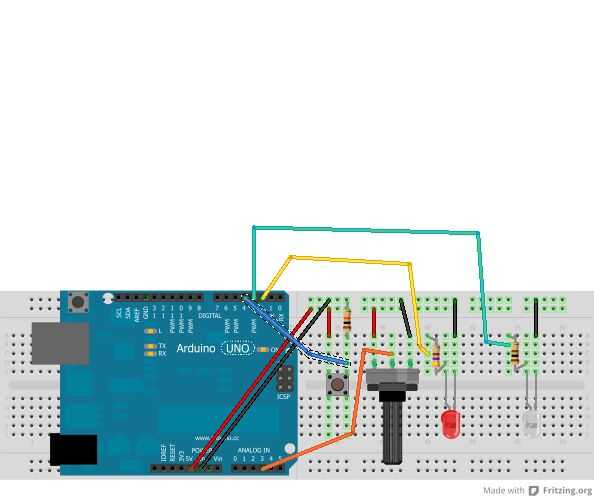

Nota: este circuito básico muestra la primera imagen, y los que después de mostrar los pasos antes mencionados.
(Opcional) Si desea utilizar un transistor para amplificar do de potencia de los LED IR esto:
Conecte el cable largo («+») del IR LED al emisor del transistor NPN tiene, el plazo de ejecución corto ("-") de tierra, una resistencia de 100 ohm desde el pin del colector del transistor NPN a 5V, y conectar el pin de la base del transistor de NPN al pin 3 de tu arduino con una resistencia de 1 k.

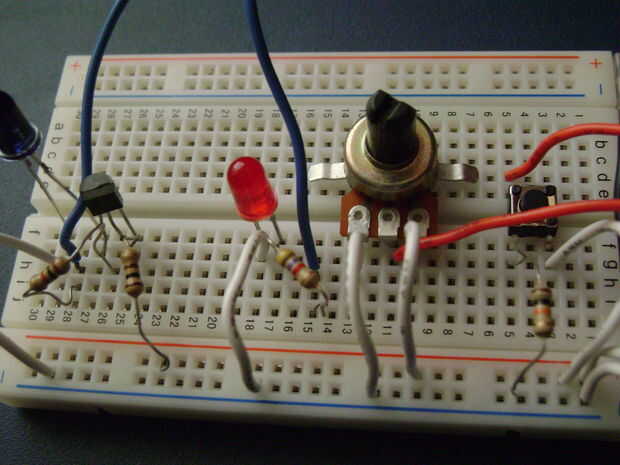

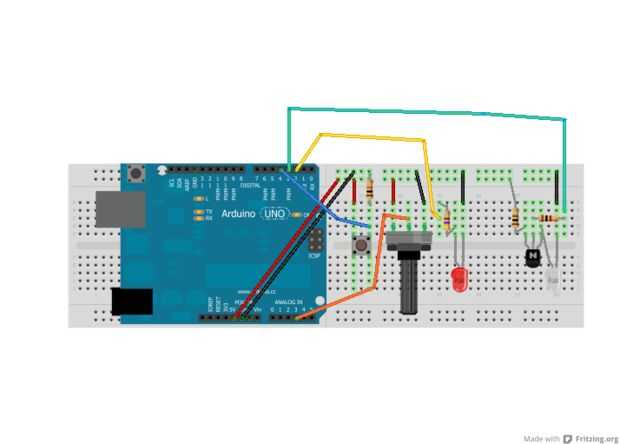

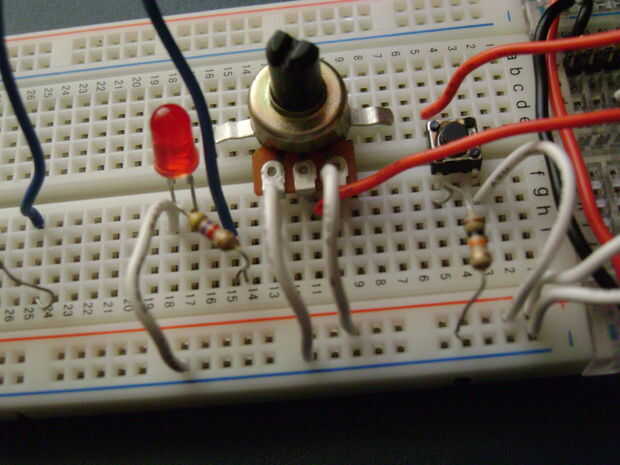

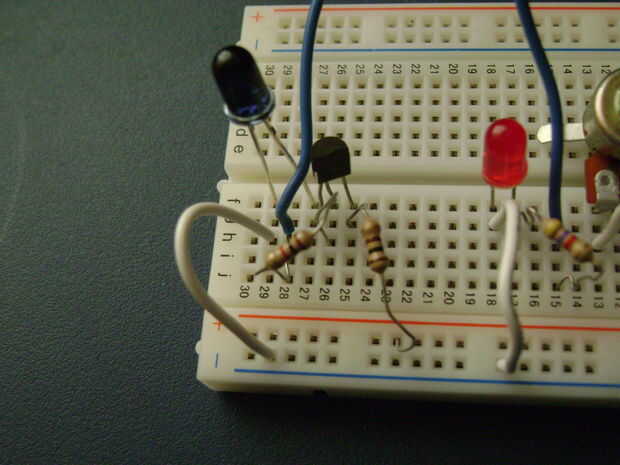

Nota: las tres imágenes muestran este circuito con transistor y como configurarlo
